Paso 7: Configuración electrónica

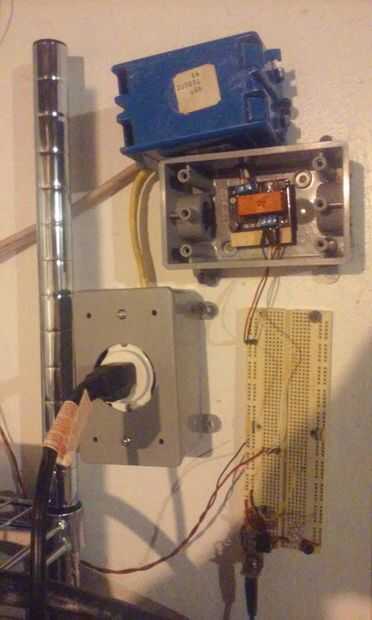

Será muy útil en este paso usted es cómodo con el cableado eléctrico doméstico o alguien experto que le ayude a. La imagen muestra:
-un enchufe en la parte inferior izquierda donde está conectada la bomba (salida de la bomba)
-una placa en la parte inferior derecha para accionar el relé de
-el relé en la caja superior derecha (que normalmente está cubierto)
-un cuadro azul en la parte superior para proteger las conexiones (con conectores eléctricos estándar) para las líneas de 120V va entre el relé, una toma de corriente y la salida de la bomba

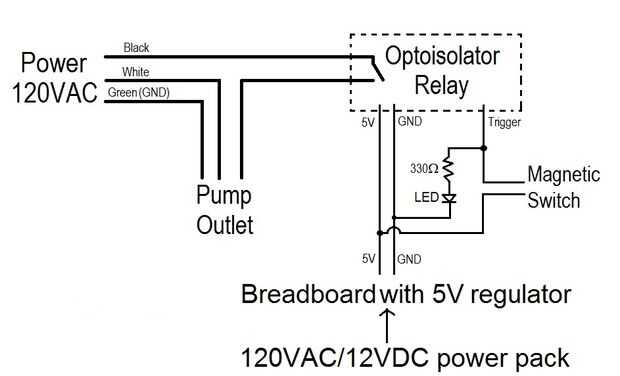

El esquema muestra todas las conexiones. El gatillo desde el inodoro consiste en los dos cables del sensor magnético va a la placa y conectar a 5V y el disparo del relé. Cuando el sensor magnético se cierra mientras el flotador está abajo en un tocador rasante, se activa el relé para conectar a 120V a la bomba para encenderla. El LED está encendido mientras la bomba está funcionando así que usted puede comprobar que la electrónica está trabajando.
Usted puede estar preocupado por la cantidad de energía utilizada. Aparte el deshumidificador obligatorio (si es posible utilice Energy Star), el sistema utiliza 0.04 amp para alimentar la batería de placa independientemente del funcionamiento de la bomba y 0,09 amperios va a la bomba cuando está encendido. En comparación con muchos otros dispositivos como frigoríficos que en ciclos, cargadores de teléfono celular (0,03 amp cuando no carga, 0.09 amperes cuando carga), bombas de acuario (0.09 amp), etc. este sistema de reciclaje de agua es comparable a si no más bajo que muchos dispositivos que en la mayoría de las veces. Sin embargo, me ver la oportunidad de usar el baño para cambiar mecánicamente en el protoboard, pero necesita encontrar una manera de hacerlo con seguridad.
