Centro electrónico (LED parpadea) - proyecto día de la madre (3 / 4 paso)

Paso 3: programación

Como se mencionó antes, el Picaxe se puede programar mediante la elaboración de diagramas de flujo simples, utilizando un programa llamado "Logicator". Este software está disponible gratuitamente desde http://www.picaxe.com así. Arrastrar y soltar los elementos pertinentes de una barra de herramientas en el área de dibujo y luego conectarlos con flechas para indicar el flujo de acciones. Haga doble clic en un elemento aparece una ventana donde puedes cambiar los parámetros (por ejemplo, que pin que desea activar o desactivar). Una característica interesante es que puede simular el programa en la computadora, por lo que se puede observar lo que hace cada comando.

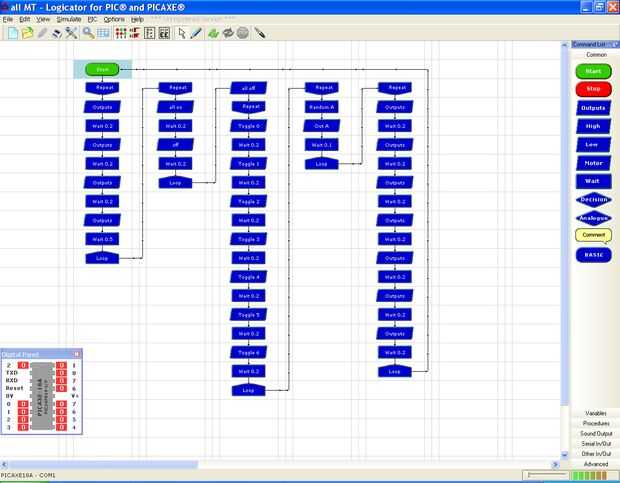

Otra vez empezamos con experimentos sencillos, por ejemplo, alternar un LED encendido o apagado. Luego nos fuimos hasta el diseño de los diferentes efectos ópticos, uno a la vez, por ejemplo, parpadean todos los LEDs juntos, o encender sucesivamente más LEDs y luego apague otra vez uno por uno. Al final unieron todos los efectos separados. En general esto enseñó a mi hijo mucho sobre programación, incluyendo depuración ("¿por qué no funciona?" - "bueno, vamos por paso a paso"). Encontrará que una captura de pantalla del programa completo anterior y a continuación lo adjunto el código fuente completo que puede descargar a nosotros como punto de partida para su propia versión.
