Paso 2: Construir la Base

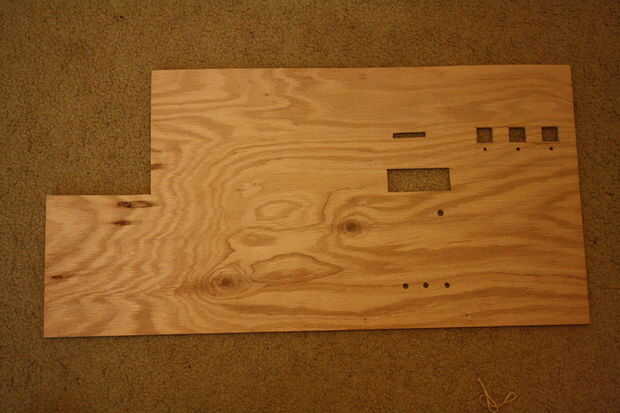

1. para la parte superior de la base del centro de prototipos corte una hoja de 2 x 1 pie de la madera contrachapada. La esquina superior izquierda se cortó hacia fuera para el soldador.
2. para mostrar cada uno de los tres voltajes, dos de las pantallas de LED de 7 segmentos deben estar calientes pegados juntos (por ejemplo, en un par, una pantalla se encenderá "9" y otra "V" formando una sola pantalla indica "9V"). Asegúrese de que el orificio está cortado lo suficientemente grande como para los conductores de ambas pantallas LED quepa. Cuando medida poner junto, el LED de 7 segmentos muestra son 0.75x0.75 pulgadas. Con un taladro y una sierra de marquetería, corte tres agujeros justo debajo de 0.75x0.75 pulgadas para que la muestra se descanse sobre la superficie de madera. Sin embargo, asegúrese de cortar los agujeros lo suficientemente grandes como para que los cables de la pantalla se ajusta a través del orificio.

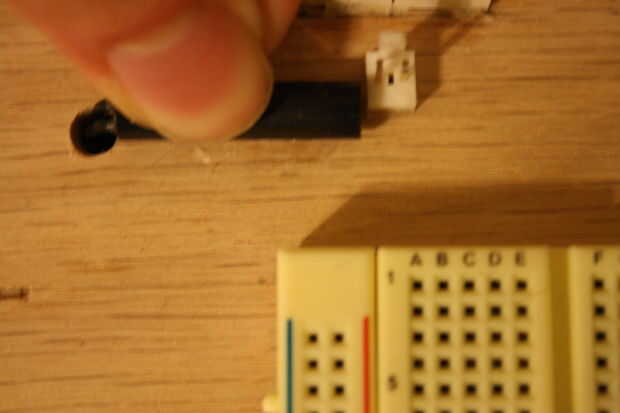

3. debajo de cada uno de los agujeros para las tres pantallas, perfore un agujero para el cabezal de fuente de alimentación. Una vez más, asegúrese de que el agujero es pequeño suficiente para que el componente se apoya en la parte superior la madera pero lo suficientemente grande como para que los cables de ajuste a través del orificio.

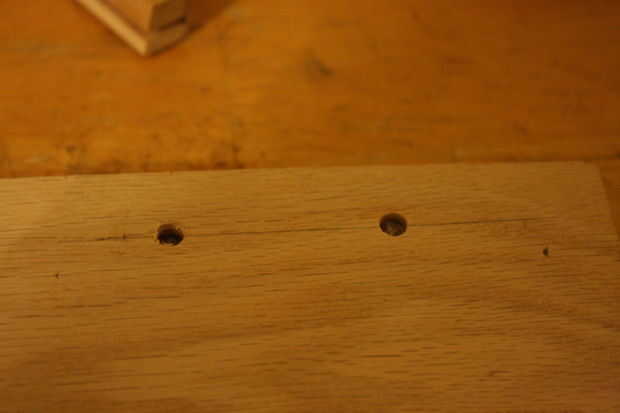

4. cerca de la parte inferior de la base, o dondequiera que usted eligió ponerlos, taladrar dos orificios para los interruptores. (Tres perforé porque tengo un interruptor adicional para una pantalla de LCD que voy a utilizar en un proyecto más adelante).
5. Asimismo, orificio de delgadas, justo debajo de donde va a ser la placa pequeña con la fuente de alimentación. Esto permitirá que los cables de LEDs y pantallas por debajo de la base para llegar a la tensión indicada en la placa pequeña.
6. he decidido poner una luz justo a la izquierda de la placa más pequeña para la iluminación adicional al soldar. Usted puede usar un LED claro pero he encontrado una pieza rota de una vieja pantalla de LCD que funcionó a la perfección como una lámpara.

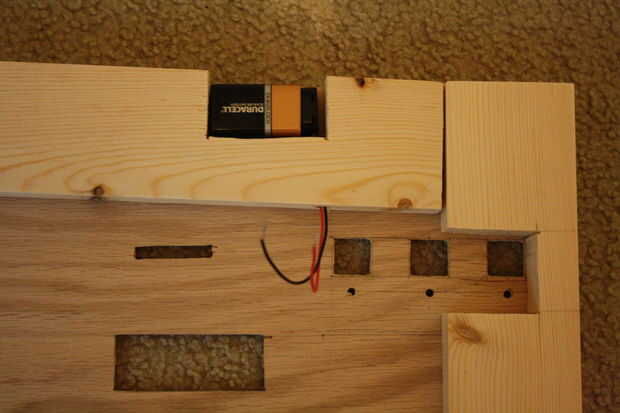

7. taladrar un agujero de aproximadamente una pulgada a la izquierda de donde va a ser la cabecera de 9V. Aquí es donde los cables del sensor del imán que se a través (véase cuadro 3).
8. Finalmente, haga dos orificios en la esquina superior derecha de la base. Estos serán para los LEDs que iluminan la exhibición de acrílico. Puede esperar para perforar estos agujeros hasta después de la sección inferior de la base se pega en.

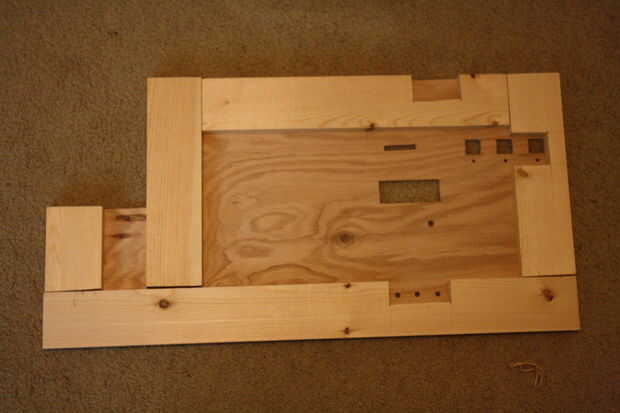

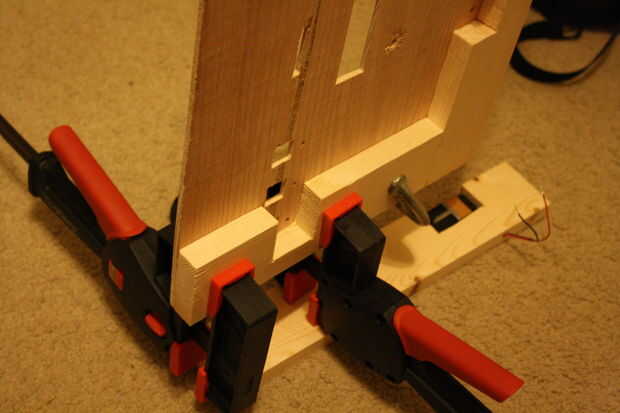

Después de terminar de cortar y perforar la parte superior de la base, empezar a medir y pegado en las piezas de la parte inferior. Siga el cuadro 5. Coloque las patas de goma debajo de cada esquina de la base. Esto se dará un fuerte agarre a la superficie de trabajo.
