Centro prototipo de Arduino (4 / 8 paso)

Paso 4: Pantallas de LED

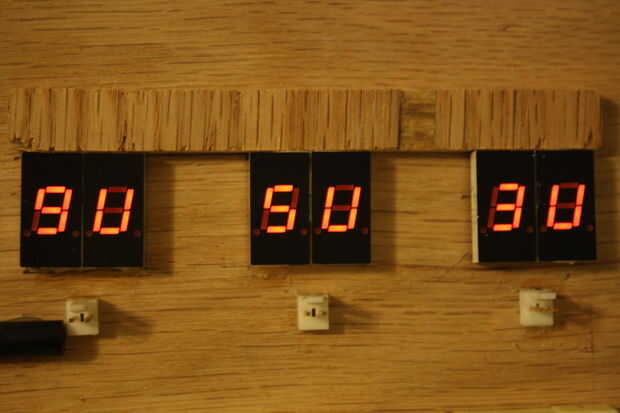

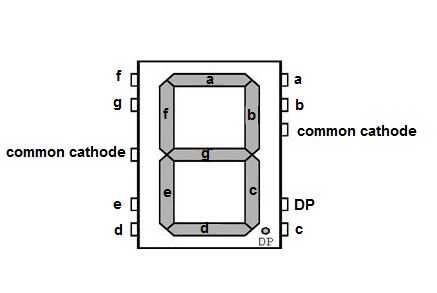

Estos displays LED de 7 segmentos se pegan en pares para mostrar los diversos voltajes. La primera muestra "9" en una pantalla y "V" en el otro para que muestre 9V. El segundo par muestra 5V y 3V tercera. Consulte la hoja de datos de la pantalla a Conéctelos correctamente. Los tipos de que uso tienen cátodos comunes. Cuadro 1 demuestra el pinout de la pantalla que utiliza.
Asegurarse de que los cables sean lo suficientemente largos lo suficiente como para llegar a la fuente de alimentación antes de soldar a las pantallas, cabeceras y LEDs.

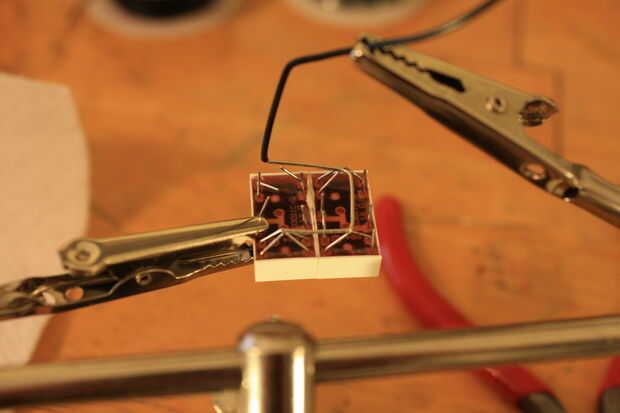

1. después de pegar las pantallas, soldar un cable para conectar todos los pines positivos que mostrar "9" y "V" (se muestra en la figura 2). Conectar los pines de tierra con un cable así. Usar el diagrama para ver que conduce a la soldadura para mostrar el número de voltios y la "V".

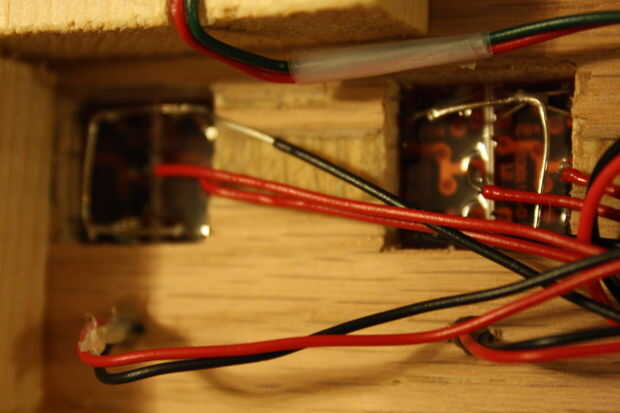

2. después de todo las conexiones están hechas y probadas, pegue las tres pantallas a la junta superior (ver figura 6). Puede que necesite utilizar un pedazo pequeño de madera para reforzar la conexión de la pantalla en el tablero superior.

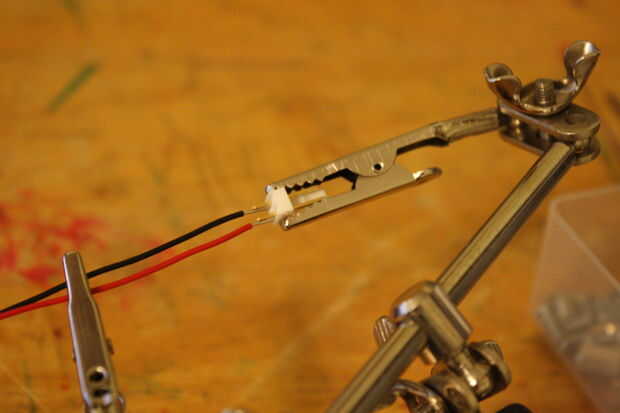

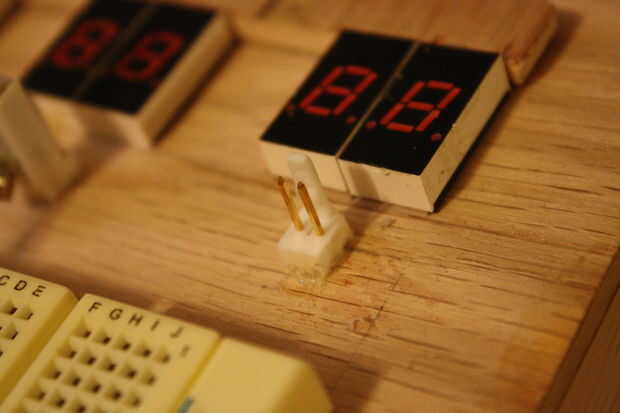

3. soldadura un rojo y cable negro a dos (5V y 3.3V) de las tres cabeceras que se pegan debajo de su respectiva pantalla. Poner los cables por los agujeros y pegar las dos cabeceras en su lugar. Asegúrese de que el positivo está a la derecha y el negativo es el de la izquierda. Para el tercer encabezado, la soldadura de los cables de un soporte de la batería de 9V a los dos cables (Asegúrese de poner los cables por los agujeros primero).
