Centro prototipo de Arduino (5 / 8 paso)

Paso 5: Añadir el Breadboards

La placa más pequeña se utilizará para transferir la energía desde la fuente de alimentación de pared para el resto de la Junta. La placa más grande se utilizará para la creación de prototipos. Os adjunto dos breadboards juntos para proporcionar más espacio para proyectos más grandes.

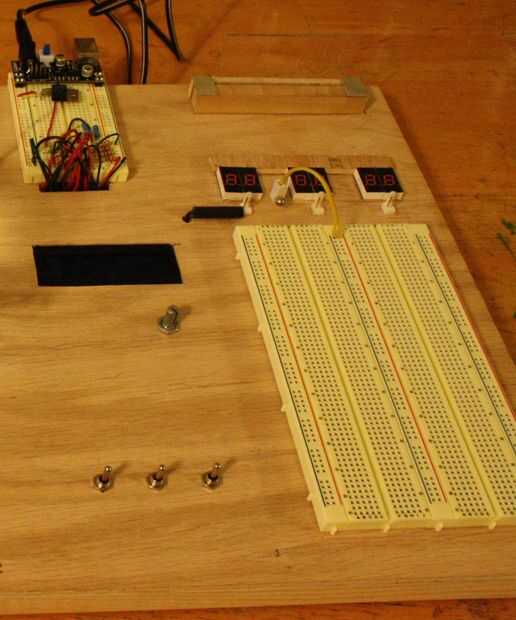

1. Conecte la fuente de alimentación para protoboard en el protoboard. El riel de alimentación a la izquierda de la placa será de 5 voltios y el carril de la derecha será 3,3 voltios. Jameco vende sus breadboards con cinta de doble cara en la parte inferior. Pegar la placa más pequeña en el tablero superior justo encima del agujero fino corte para el acceso a los cables (ver imagen 1).
2. la placa más grande debe colocarse justo debajo de las cabeceras de tres voltaje.

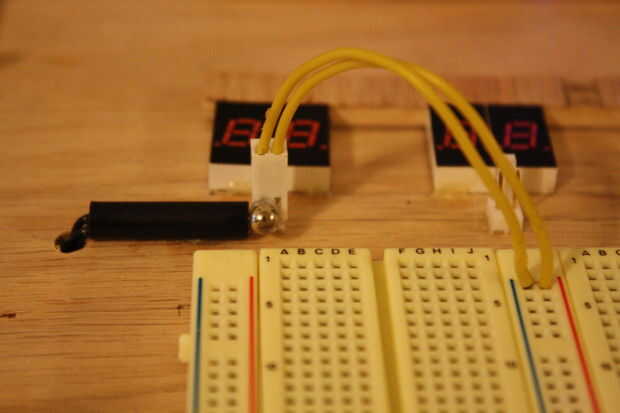

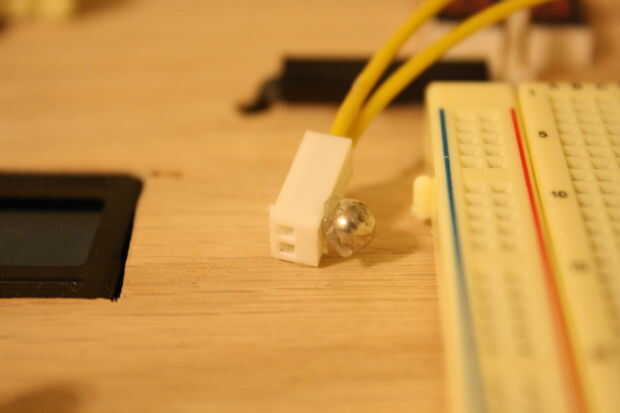

3. use el conector de la carcasa y algunos cables para crear una forma de transferir la tensión de las cabeceras a la placa (ver figura 3). Cortar dos cables pequeños, flexibles y conectar de la caja a los carriles de alimentación placa de enchufe. Para conectar los cables en la caja, utilice alicates o una herramienta opresora. Pegamento de un pequeño imán para el extremo del conector de la caja para que cuando ha conectado a la cabecera de 9V le viene muy cerca del sensor reed de imán (véase cuadro 3).
