Centro prototipo de Arduino (6 / 8 paso)

Paso 6: Luces e interruptores

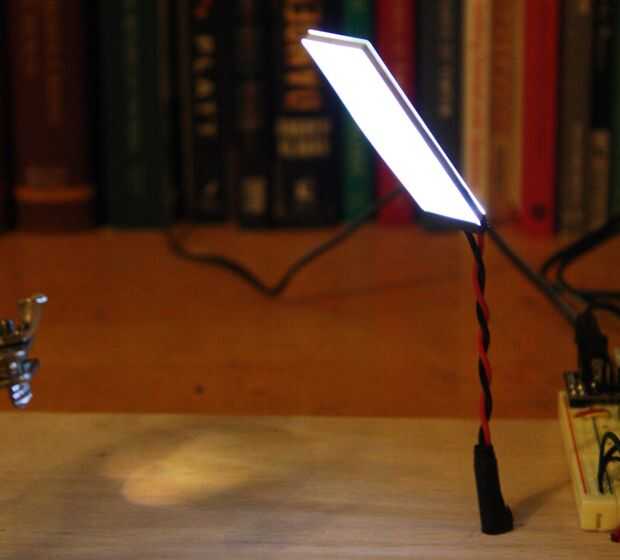

1. lámpara: para la iluminación adicional, puede utilizar una intensidad alta, claro LED como lámpara. Usé una luz LED de una vieja pantalla de LCD y AWG 24 de cobre para la estabilidad. La lámpara debe estar conectada a la corriente mediante un interruptor situado en la parte inferior de la base (consulte el paso 7 para esquema básico).

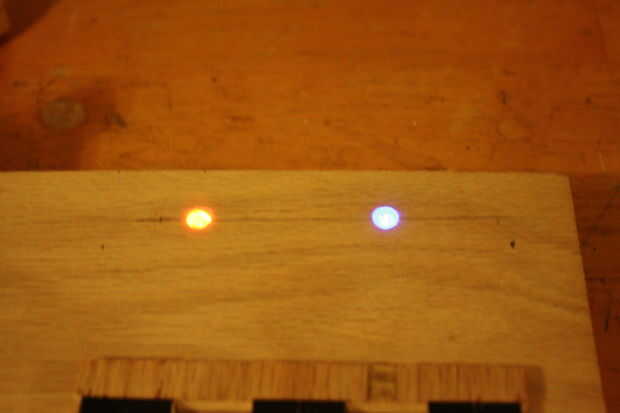

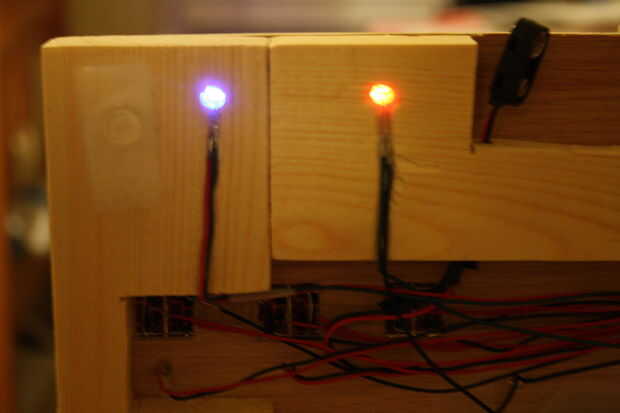

2. pantalla: Para la exhibición de acrílico, pegamento un LED azul en el agujero correcto y un LED rojo en el orificio izquierdo. El rojo LED se debe conectar a 5V a través de una resistencia y el sensor del imán que reed (consulte el paso 7 para esquema completo). Cuando el pequeño imán en la carcasa del conector viene cerca del sensor de reed, completará el circuito y 5 voltios saldrá a la luz roja.

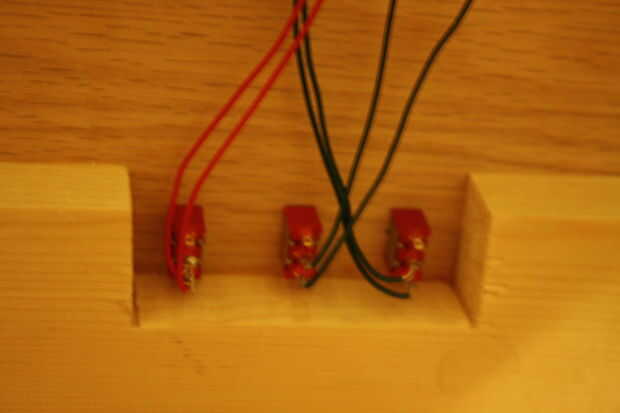

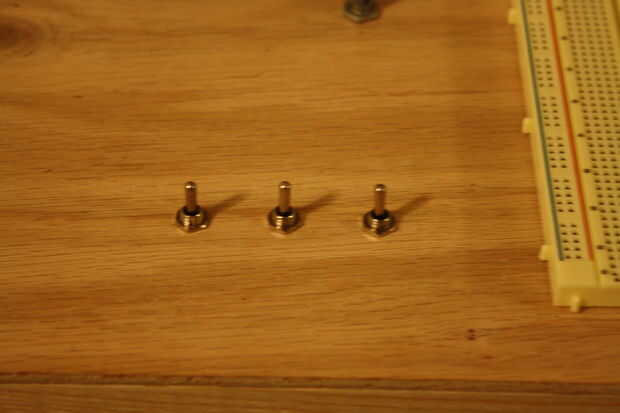

3. interruptores: Fije los conmutadores a través de los agujeros perforados en la parte inferior de la Junta. Un interruptor debe conectarse de la potencia de la lámpara y la otra del poder a los displays de tres voltaje (consulte el paso 7 para un esquema básico).
