CERCHAS de espacio superficial para analizar el comportamiento a través de SNAP (3 / 6 paso)

Paso 3: Medir la curva de estabilidad del equilibrio de cuatro barras de celosía piramidal

La investigación de ajuste no lineal de una barra de cuatro braguero piramidal con capacidad de establecer diferentes ángulos a partir de elementos estructurales uniaxiales fue realizado analitically y experimental. Con el desplazamiento de soportes de amortiguadores aseguramos ajuste de ángulos a partir de elementos uniaxiales. Del experimento se determinó que la función de la fuerza F en la dependencia del desplazamiento vertical f en a partir de diferentes ángulos α de elementos uniaxiales.

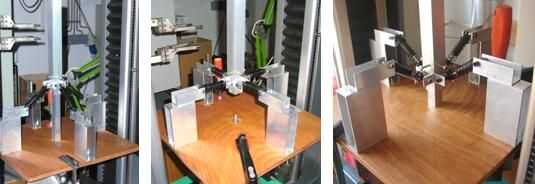

En el experimento, una armadura de cuatro barras pirámide fue colocado en la máquina de ensayos Zwick/Roell Z050, como se muestra en la figura 9. Una función de f.f determinó para una cercha de pirámide de cuatro barras en a partir de ángulos de con amortiguadores de choque de 20°, 30° y 40°. Los experimentos se hicieron a velocidad de deformación de 100 mm/min y temperatura de 25° C.
