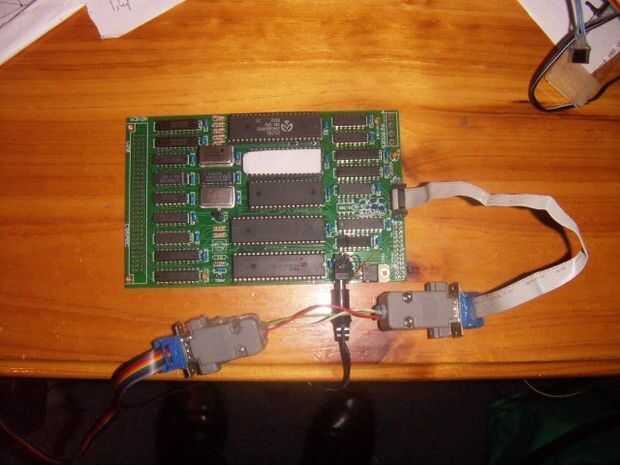

Paso 2: La Junta de la soldadura
Hay un chip de reloj de tiempo real que no necesita por lo que queda hacia fuera. Puede ser agregado más adelante.
También pongo un enchufe DC en mi tablero y un regulador de 5V. Esta tabla es tan eficiente que incluso no necesita un disipador de calor en el regulador. Funcionó de una verruga de la pared de 9V.
La eprom tiene una etiqueta sobre su ventana si no que puede obtener borrado si sale el sol.
Usted realmente no necesita comprender el esquema para la construcción de esta tabla. Pero me pareció útil para comparar con mi primer ordenador que tenía 8 chips de memoria RAM a 64K. Este tablero tiene media un meg en un solo chip.
La CPU es un Z80. El Z80 vino del chip 8080 y el 8080 también frezado el 8086, 80286 hasta 80586, que fue llamado el pentium ya que la oficina de patentes dijo que no podía patentar números. El 8080 instrucciones de código máquina en un Z80 existen aún en PCs modernas.
