¿Cerebro del robot: Construir una sola computadora de tablero en una noche (3 / 11 paso)

Paso 3: Programa de la eprom

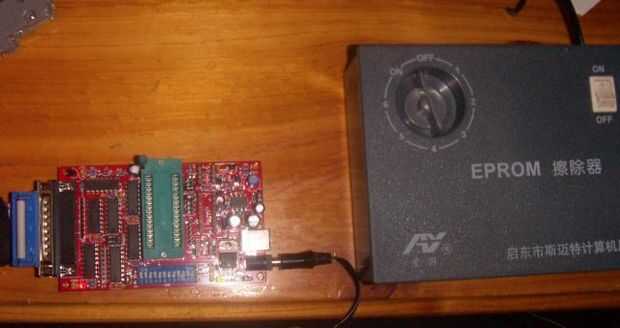

Si no desea programar una eprom, siempre se puede comprar uno preprogramado al llegar a la Junta. Pero pensé que podría usar EPROM programada en algunos otros proyectos así obtuve un programador y una goma de borrar. Éstos solían costo miles. Pero recogí el programador por 34 $, incluyendo el envío (búsqueda de programador de eprom en ebay), y el borrador fue $25 incluyendo el envío.

El programador viene con su propio software y si usted dice el número de chip, que le da una imagen de cómo insertar el chip y configurar todos los switches. Las eproms viene en blanco, pero había programado uno, luego de había borrado durante 5 minutos y lo reprogramaron, trabajado solo para comprobar todo.

Toda la imagen rom está aquí http://n8vem.googlegroups.com/web/ROMIMAGE.zip?gda=5RkX1kEAAABRoI8ydU505jGCwGWcAnRLTpwShSoH8O7HvxGhdHl1lXeXmbZQXujx0V3ulhJIKNrhtrFcBixfottYTQUy-Muj7WbB0sVAO2Hmgtm1PE2xNg

Y esto incluye el sistema operativo y algunos archivos útiles. Tipo de es como el disco de instalación de XP excepto esto va en un chip. Descomprimir el archivo, ejecuto el programador, cargar el archivo .bin y programar el chip. Puedes leer nuevamente los datos para comprobar que pasó a través.

La única captura con este programador es que necesita un puerto paralelo. Algunos más nuevos PC no tiene puerto paralelo. Yo construí un cable de extensión de puerto paralelo para no tener que seguir alcanzando detrás del PC. Consiste en un conector IDC D25 y IDC D25 socket y 2 metros de cable de cinta. Utilice un vicio para apretar la clavija en el conector.

El programador willem que compré no muestra todas las configuraciones necesarias para programar una eprom de 1 MB. A la izquierda del chip en la parte inferior, un puente necesario. Los valores son en el manual, que es un archivo llamado Willem PCB5.0 Manual.html en la sección del manual. Esto tiene mucho más detalle en la configuración.
