Paso 4: Cable un cable serial
1) mi cable que viene desde la parte trasera de la PC. Este es el cable de arco iris. La construí la misma forma que el cable de extensión cable programador salvo que éste utiliza un IDC D9 clavija y enchufe. Es realmente útil no tener que seguir alcanzando detrás del ordenador todo el tiempo. El cable tiene una hembra en un extremo y un macho en el otro.
2) un módem nulo. Esto es una conexión hembra a hembra. Tengo el circuito de aquí http://www.beyondlogic.org/serial/serial.htm (Desplácese hacia abajo un poco). Básicamente, un módem nulo se une al pin 7 y 8, se une a pernos 1,4,6 e intercambia los pines 2 y 3 sobre. La conexión de 9 pines entonces se convierte en una conexión de 3 hilos-tierra, transmitir y recibir datos. Se simplifica de la RS232.
Encabezado de 10 pin A 3) en el tablero y un conector macho de D9. Más información en la página siguiente.

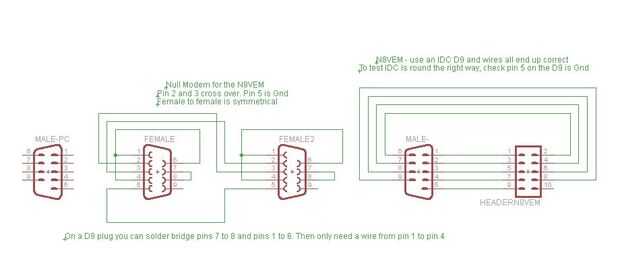

En el esquema, el D9 macho a la izquierda se conecta a la PC. El módem es una conexión hembra a hembra con las conexiones de los enchufes. Pude haber cableado todo esto con mucho menos enchufes, sino va a utilizar el módem nulo en otros proyectos.
