Paso 4: Crear su diseño de protoboard

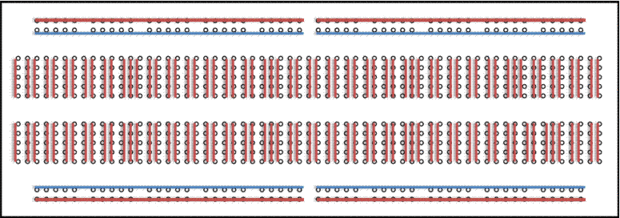

Elimina el Arduino ya que no necesitamos en este instructable.

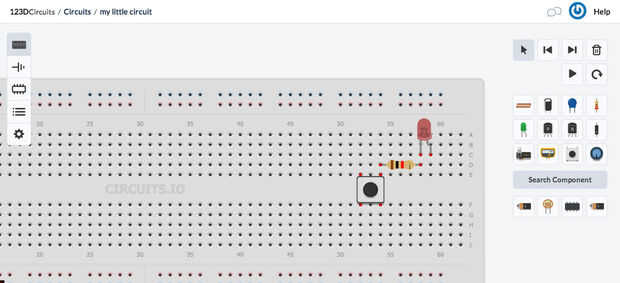

Agregar un LED, una resistencia y un botón de la caja de herramientas y colóquelo en la placa.

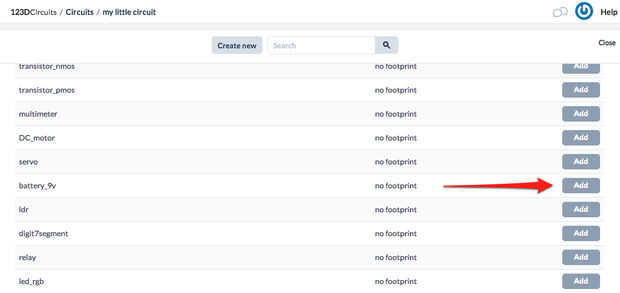

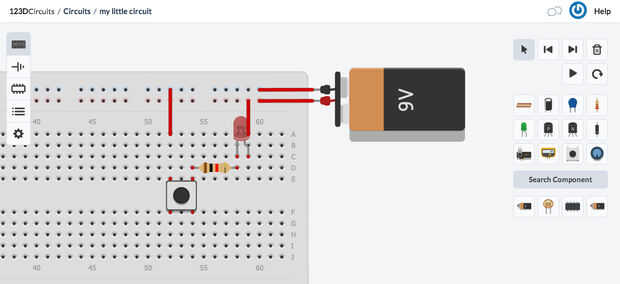

Ahora queremos añadir una fuente de alimentación. Haga clic en "Búsqueda de componente", desplácese hacia abajo un poco y añadir una batería de 9V. Conecte todo como se puede ver en la captura de pantalla.
También tenemos que establecer el valor de la resistencia. Primero necesitamos calcular la resistencia requerida.
R = U / I resistencia = voltaje/corriente
La máxima tensión en un LED es 1.7V, y el voltaje de la batería es de 9V. Así la tensión sobre el resistor debe ser 7.3V. Un LED utiliza 20mA = 0.02A cuando en.
R = 7.3V / 0.02A = 365 Ohm

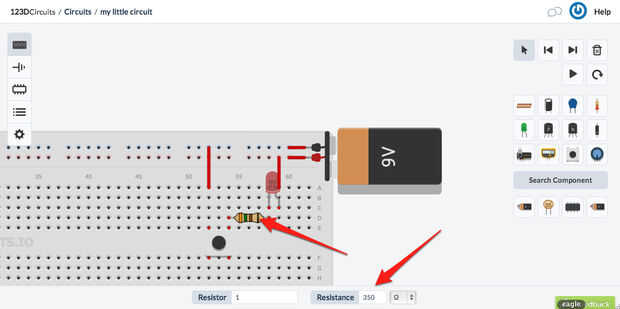

Haga clic en el resistor y establezca su valor en el inspector que se puede ver en la parte inferior de la pantalla.
