Paso 1: Doblar el condensador lleva a

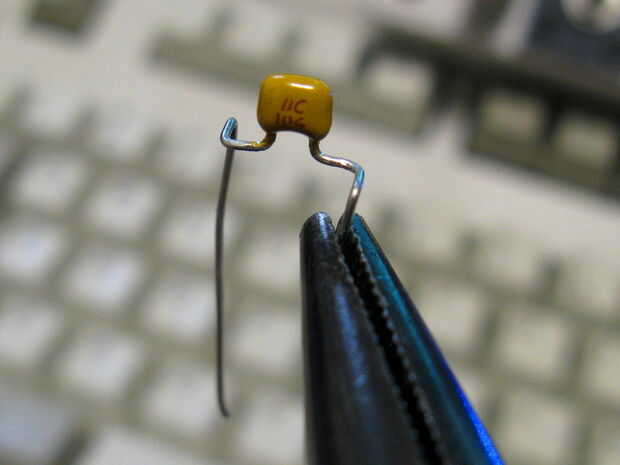

Con alicates de punta u otra herramienta apropiada, doble los cables del condensador de bypass como se muestra. Asegúrese de que las curvas se hacen con cuidado y en ángulo recto, para que no accidentalmente en contacto con otros pines del chip.
La forma exacta y posición de las curvas hechas determinará la ubicación de las clavijas de corriente y tierra de la IC.
En este ejemplo, el pin de alimentación es el pin 8 y el conector de tierra es el pin 4 (el típico arreglo diagonal).
Más cerámica bypass tipo condensadores no están polarizados, pero si le sucede a utilizar un capacitor polarizado, asegúrese de que los conductores positivos y negativos van a los pines adecuados.
