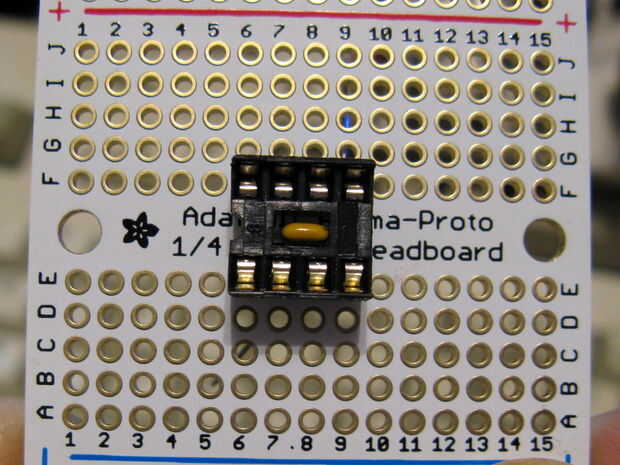

Paso 4: Instalar el zócalo del IC
Ahora, inserte con cuidado el zócalo del IC. Si la proto-board tiene agujeros muy pequeños, necesita ser cuidado de no doblar o dañar las clavijas de enchufe IC que comparten los orificios con el capacitor de bypass. Lentamente mueve o mecer el zócalo del IC presionando suavemente hacia abajo ayudará las clavijas van en los orificios.
En primer lugar de la soldadura de las dos patillas del condensador del"" y compruebe que la toma está alineada en ángulo recto y totalmente asentada en la junta antes de soldar el resto.
Usted puede notar que los cables del condensador tienden a evitar la toma de asiento completamente plano en el proto-board. Esto no causa ningún problema pero si le molesta, basta con aplicar presión ligera para el zócalo del IC mientras que soldar los pines que comparten el condensador lleva. El calor de la soldado fluya a través de los cables del condensador y permite la toma de fundir localmente y "fluir" sobre los cables del condensador.
Esto es perfectamente aceptable, ya que el zócalo del IC es mucho más gruesa que el diámetro del condensador conduce y no hay peligro de los conductores de "fusión en" demasiado y causar un corto circuito.
Tener diversión y hacer feliz!
