Paso 1: diseño
El primer paso en el diseño es a medida de la botella. Las formas de las botellas varían bastante, pero las tapas parecen ser totalmente estándar. Por eso decidió hacer el bloqueo de la abrazadera en la tapa de la botella y deja cierto margen de maniobra para el tamaño del cuello.

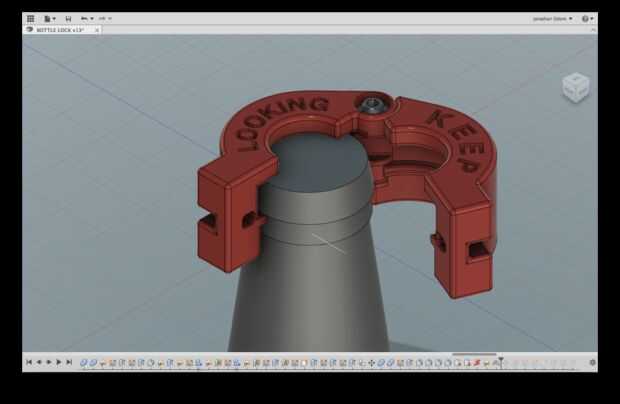

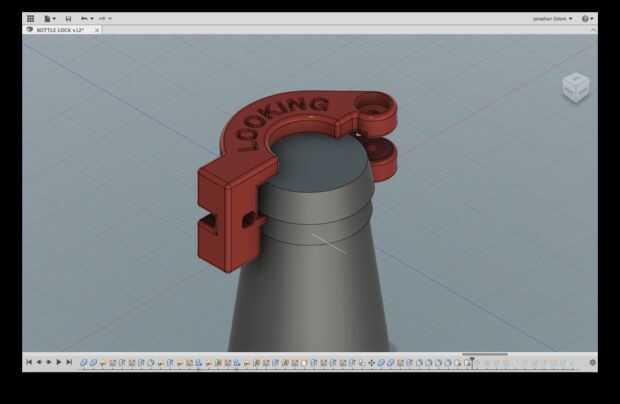

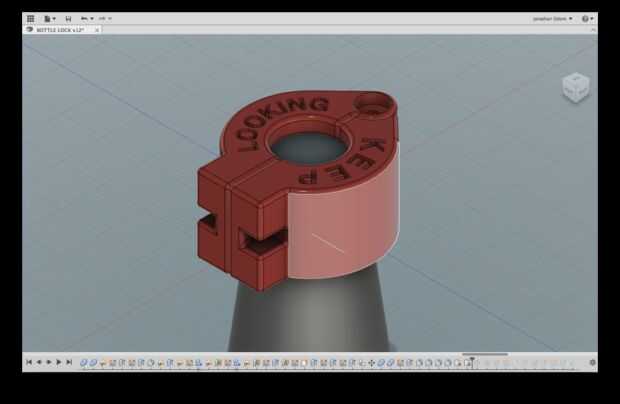

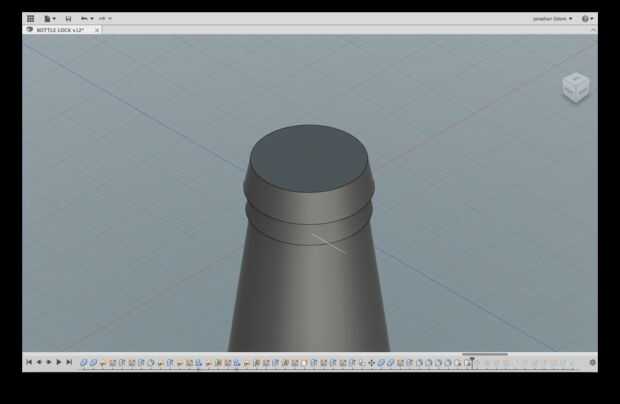

Había hecho la forma áspera de la botella, luego diseña la cerradura a una pinza con un solo tornillo 4-40 como la parte de la bisagra. El otro extremo de la abrazadera tiene un orificio que se adapta a un estándar candado equipaje que he encontrado en un 6-pack en una ferretería.
Usé la fusión 360 para el diseño porque es una herramienta de modelado sólidos grandes. Tiene funciones de montaje mecánico que me dejaron probar el movimiento y averiguar si vendría fácilmente en y fuera de la botella. Fusión 360 es gratis indefinidamente con una opción de licencia de "Inicio" después de la prueba gratuita de 30 días.
