Paso 2: Preparando el Perf

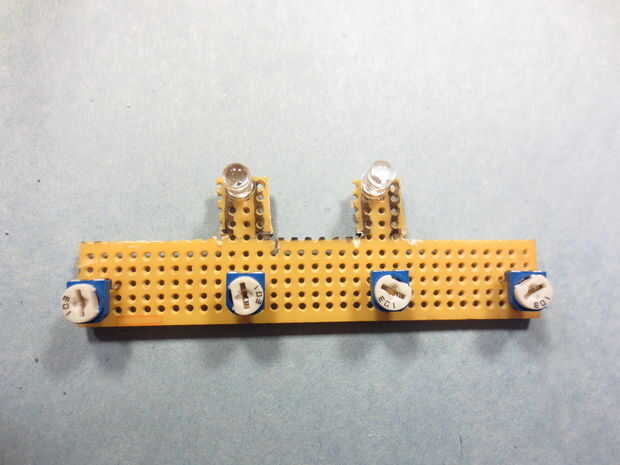

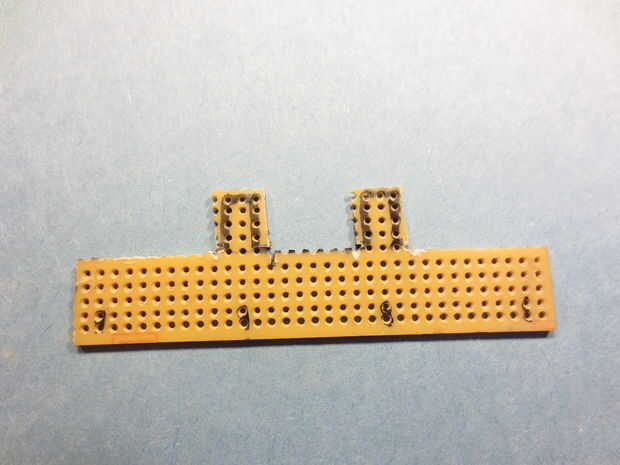

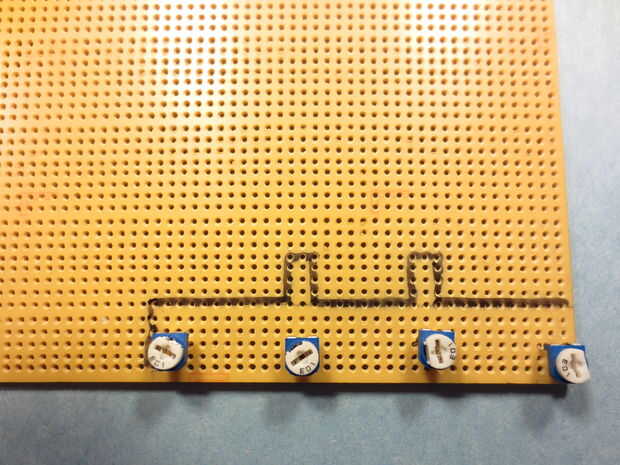

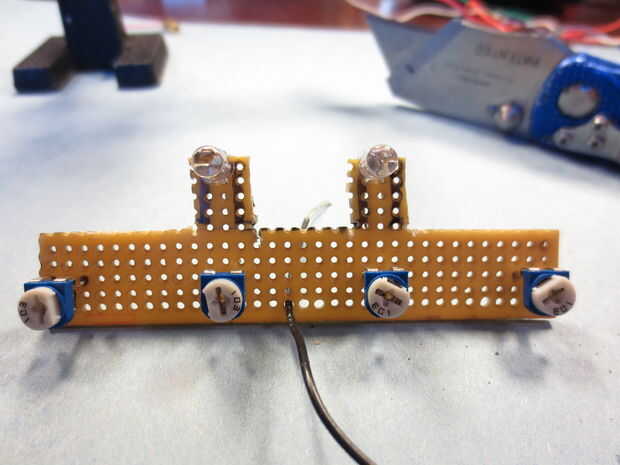

de todos modos estamos va a conseguir comenzado mi dibujo una pequeña plantilla para 2 LEDs (o una si tiene LED RGB) y para las macetas. Espaciadas las macetas cerca de 1 1/2 pulgadas aparte. Sólo tener en cuenta que tienes que dejar espacio suficiente para su girando la perilla. Recorte su plantilla y todos los componentes para la soldadura.

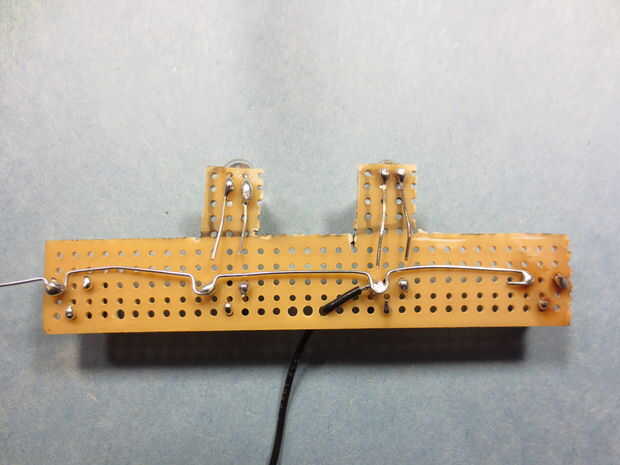

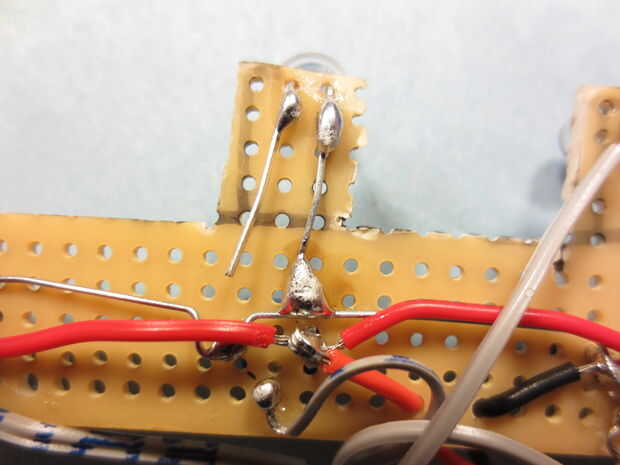

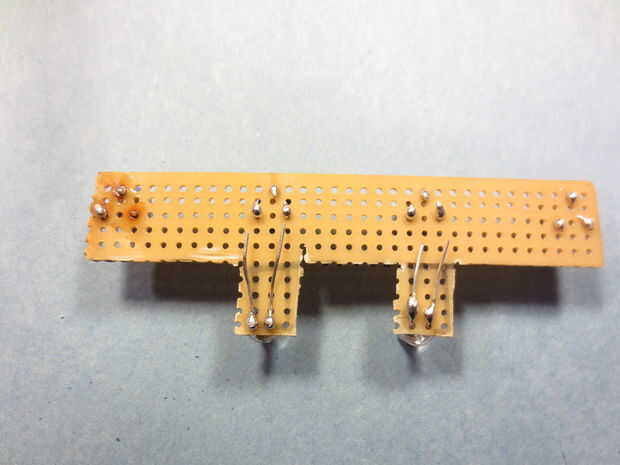

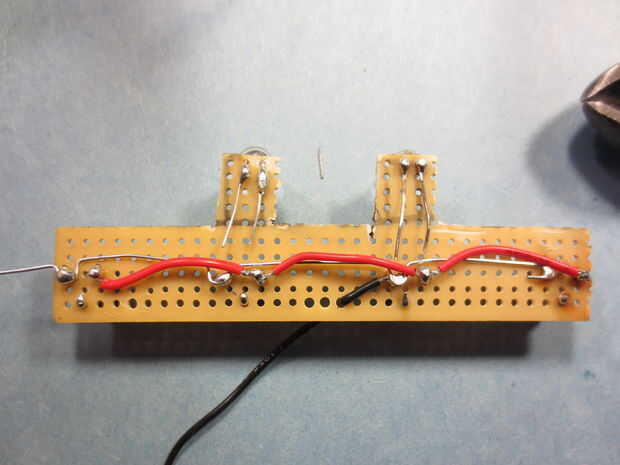

Para conectar todos los potenciómetros; comenzar por hacer un puente como se muestra en el cuadro 7. No tienes que hacer esto, se podría usar un alambre aislado como yo lo hice con los aspectos positivos. Conectan todos los negativos (lado izquierdo). Conectan todos los positivos (lado derecho).
Ahora, muy importante! PRUEBA! Usted no quiere terminar el proyecto y luego ir, OH NO, no funciona!

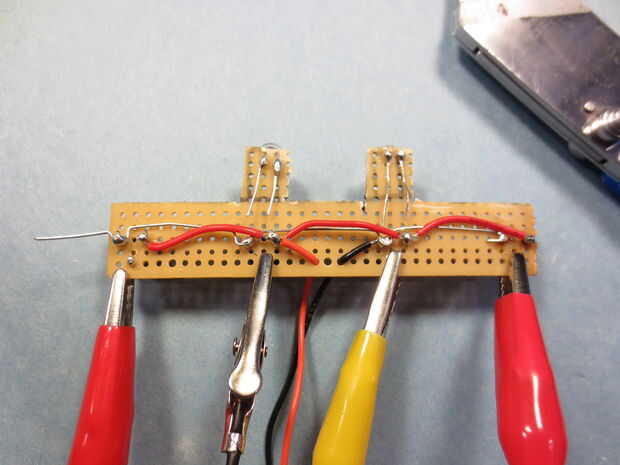

Para probar, conectar el cable rojo (de la Junta de perf) a 5v de Arduino y el negro a prueba negra al borne de GND. Conecte el multímetro GND. Conecte el cable rojo (del multimetro) al pin medio de las macetas. Giro el pote debe dar una lectura de 0 voltios a 5 voltios.
Incluso más importantes!

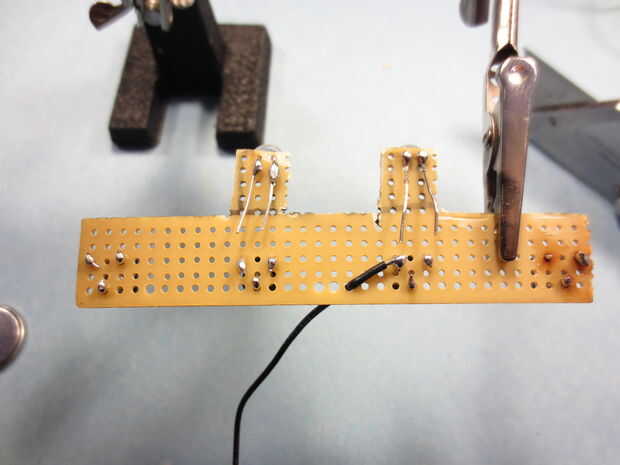

Asegúrese de que cuando suelde las ollas en todos los niveles y la misma altura. De lo contrario, tendrá problemas horribles a la hora de agregar los botones.
