Paso 4: Mochila de Arduino
Ahora hay un pequeño problema con las imágenes. No puse el botón open en el interior de la puerta hasta más tarde, para que no ver en estas fotos. En lugar de un jefe del pin de 4 segmento hacer un encabezado de 5 segmento. Un quinto irá en pin A4.

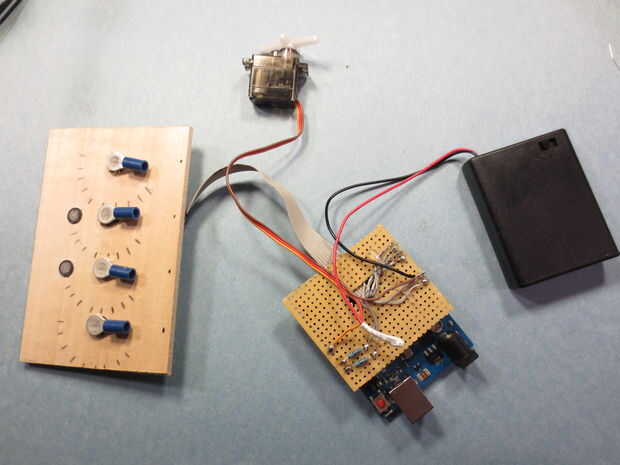

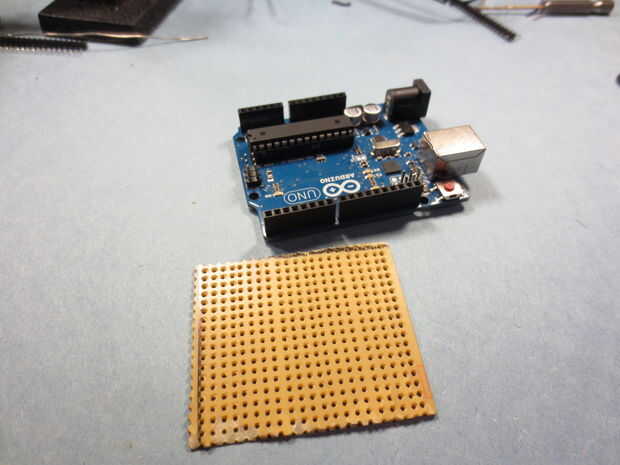

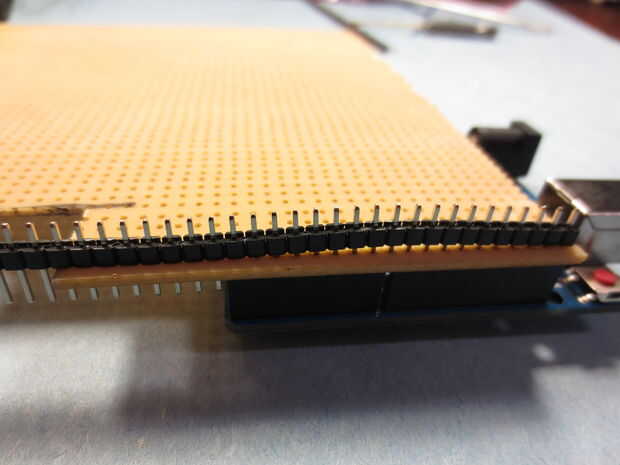

- Coloque la Junta perf en lo alto de la Arduino. Luego se pegan algunos encabezados de pin a través de la perforación y en los pernos de salida del Arduino. Se trata de celebrar la Junta perf sobre Arduino. Utilizando un rotulador, delinear el Arduino en el perf.

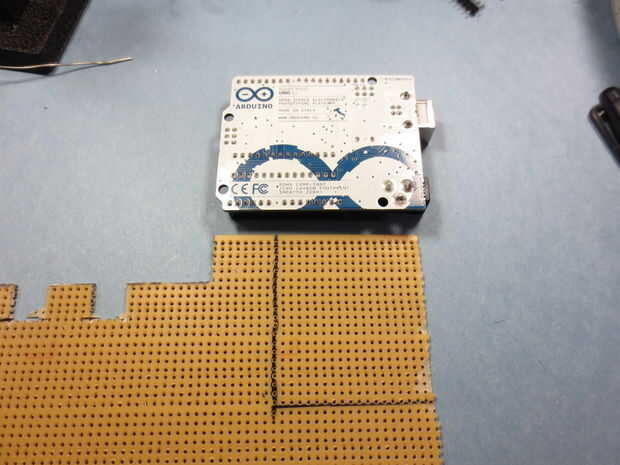

- Corte el perf

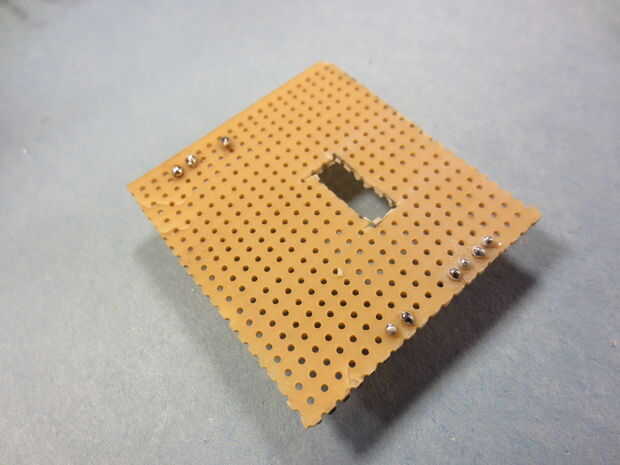

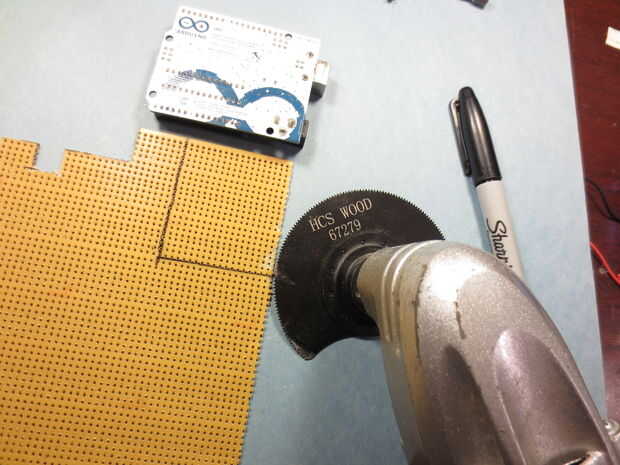

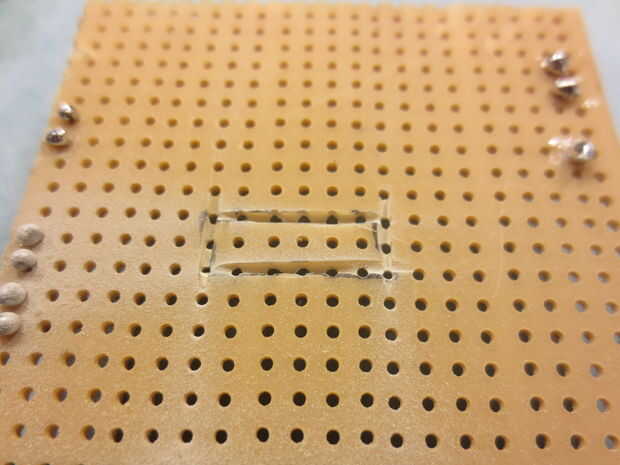

- Marcar un rectángulo en el centro. Use una dremel para cortar hacia fuera. He podido corte sobre a mitad de camino, luego retire con un destornillador.

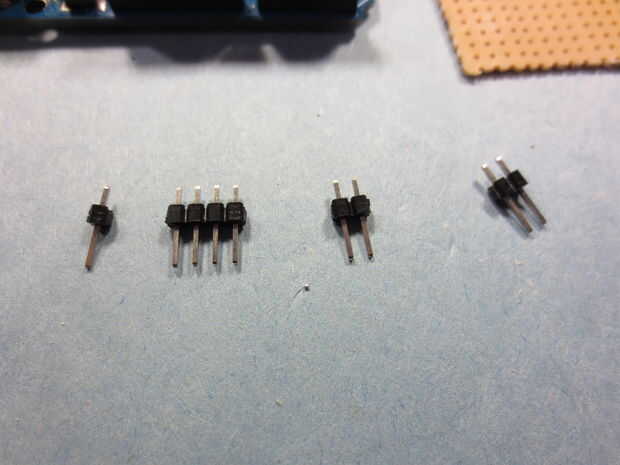

- Corte las cabeceras de pin. (1, 2, 2, 5)

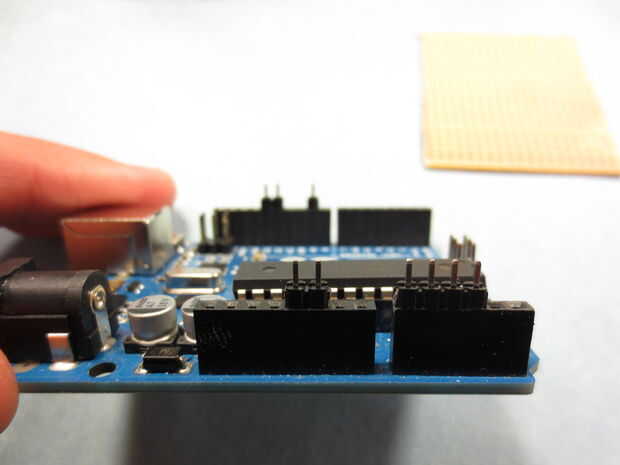

- Coloque todas las cabeceras de pin en los pines de Arduino. (la 4 va en los pines A0-A3, uno de los 2 va a 5v y GND, los otros 2 se conecta a los pines 12 y 13, entre el 1 va en A4, y el otro 1 va en el pin 9.) (ver fotos)

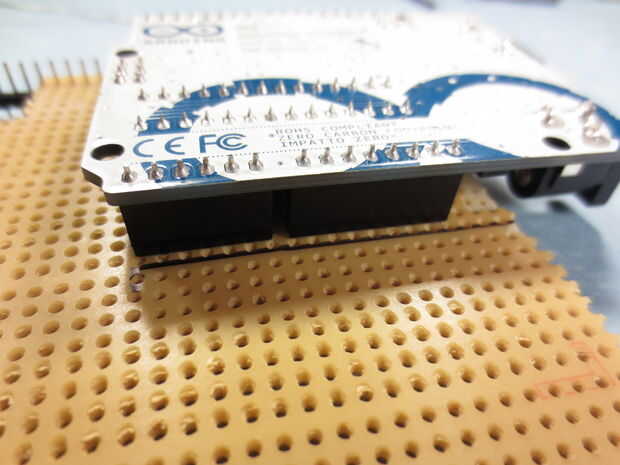

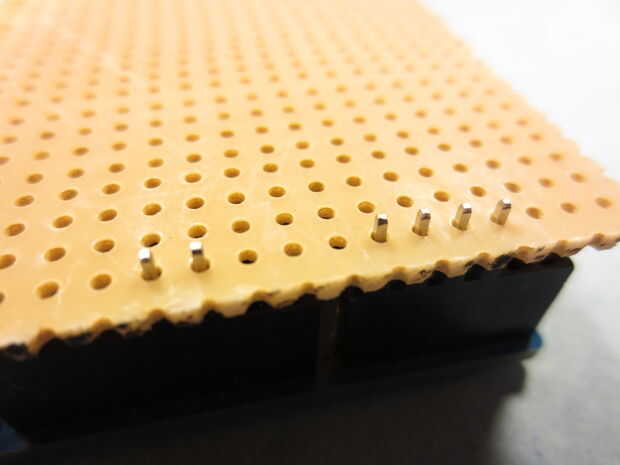

- Ponga el trozo de perf encima del Arduino, dejando que el resbalón de pernos en los agujeros.

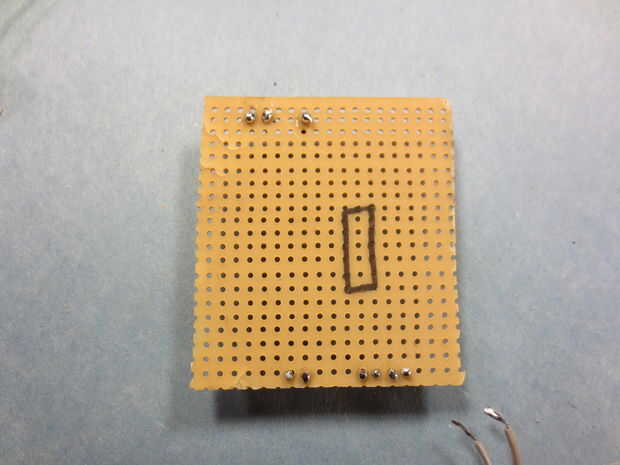

- Poner una gota de soldadura en la parte superior los pines para mantenerlos en.

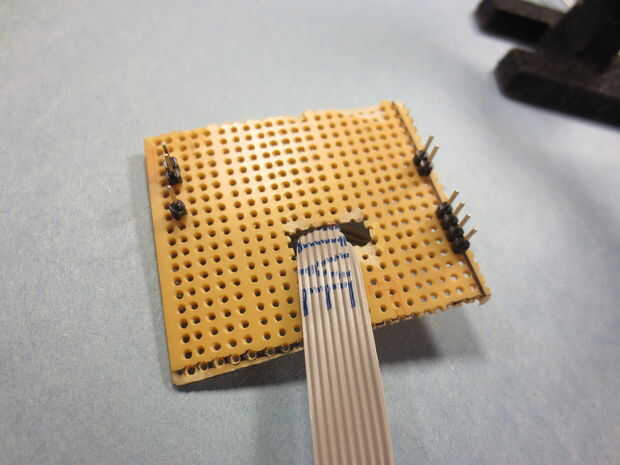

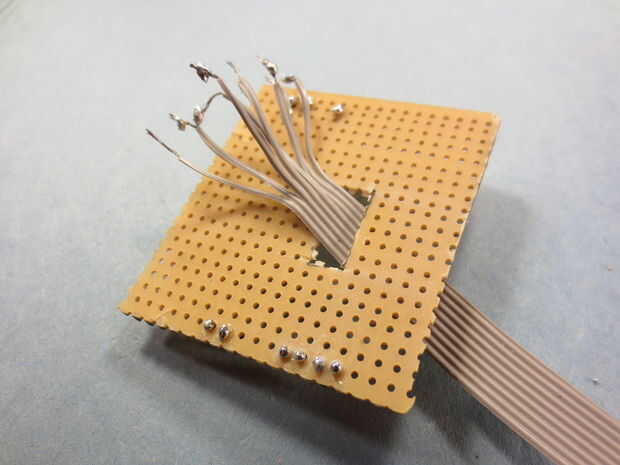

- Introduzca el cable de cinta aunque el rectángulo.

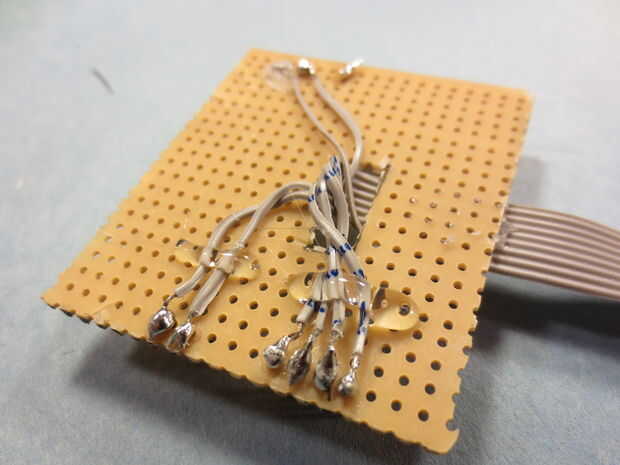

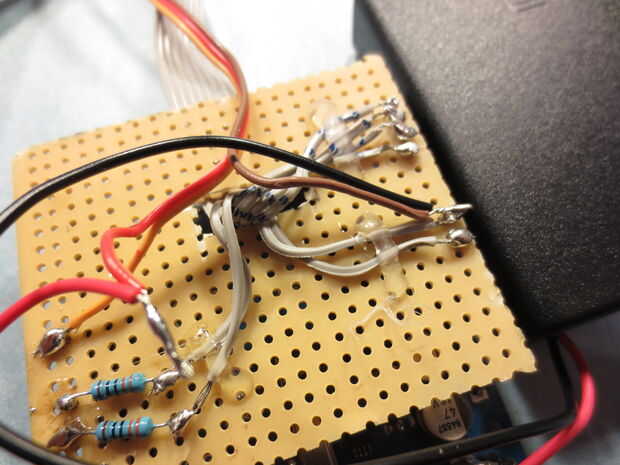

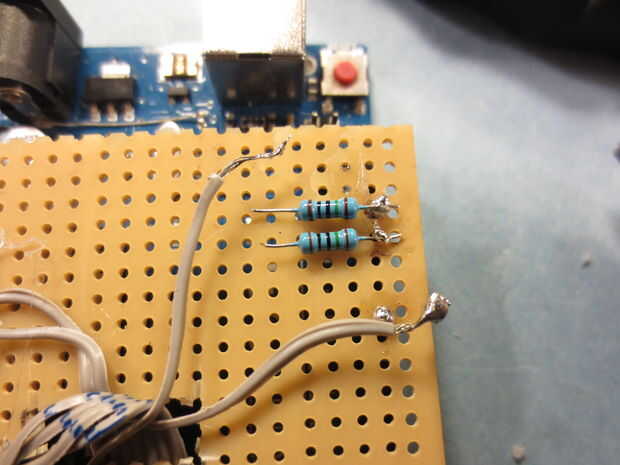

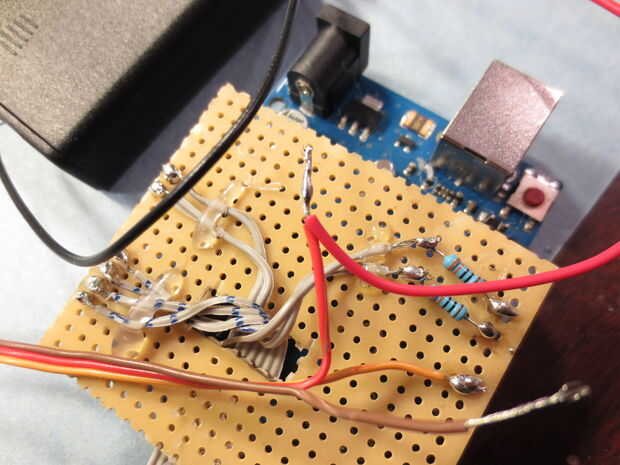

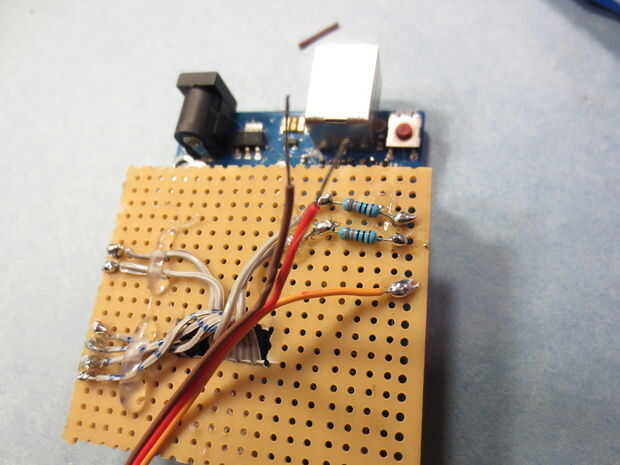

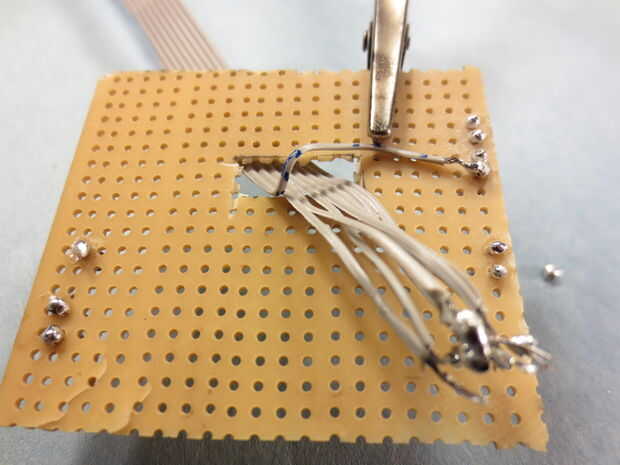

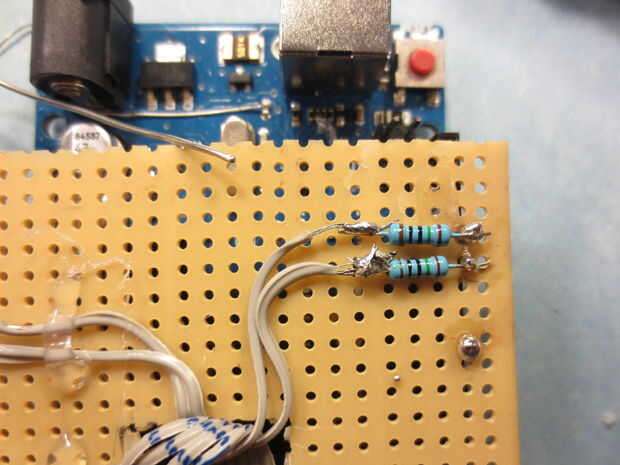

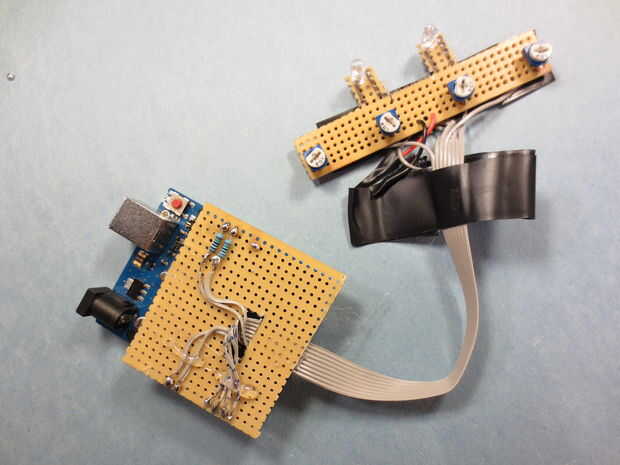

- Hacer todas las conexiones de la soldadura. ¡Ten cuidado! No olvide las resistencias, pines 12 y 13!

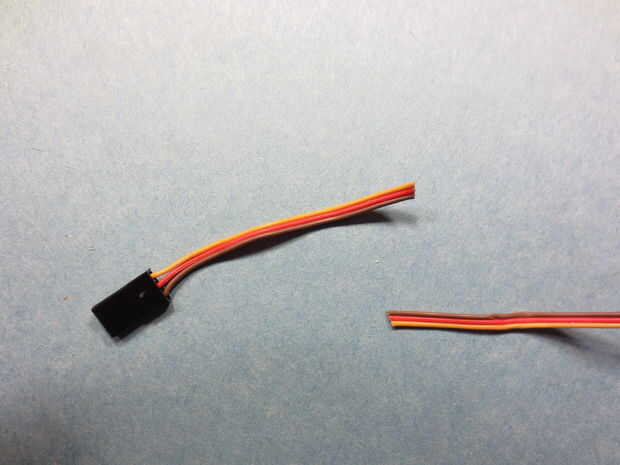

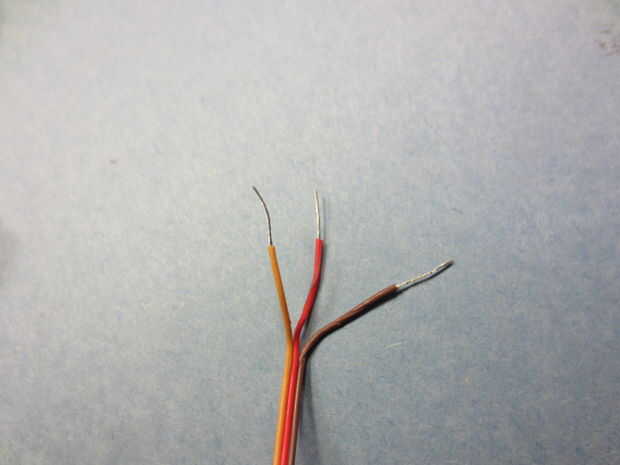

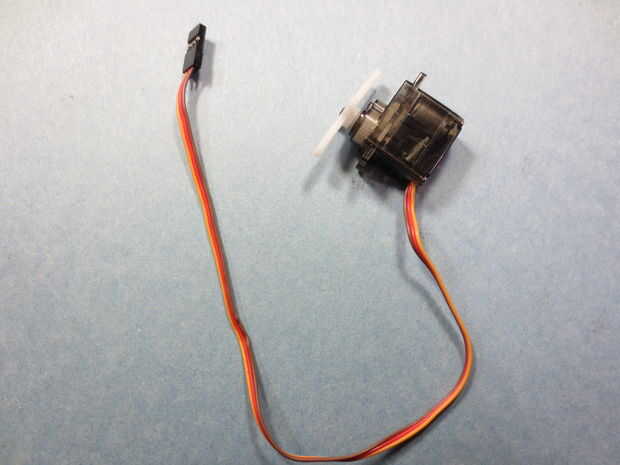

- Cortar el conector del servo y los extremos de la tira.

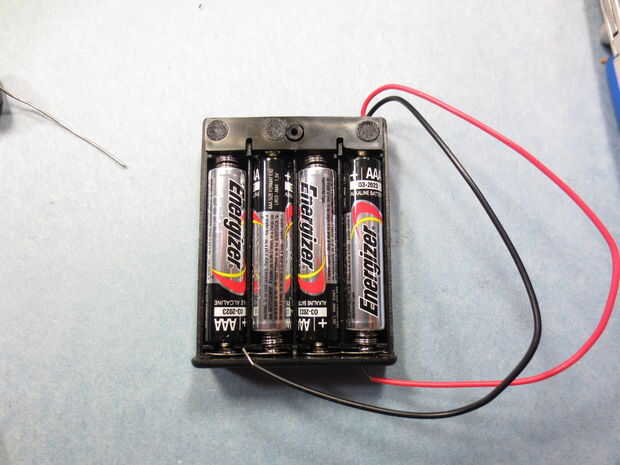

- Conecte el positivo de la batería y negativo al positivo y negativo del servo.

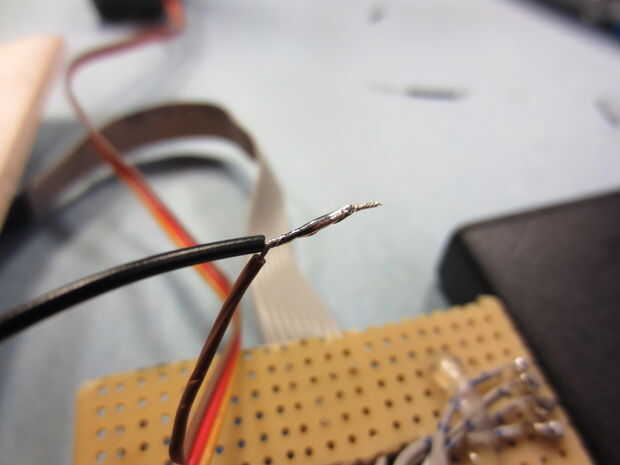

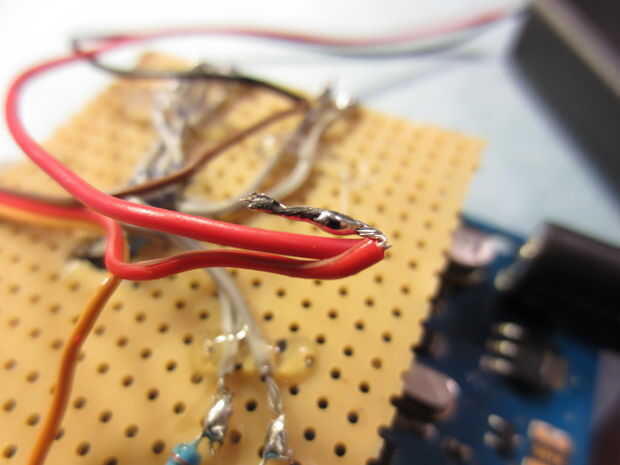

- La soldadura de la tierra de la batería y el servo a GND de Arduino.
- Soldar el cable de control del servo al pin 9.

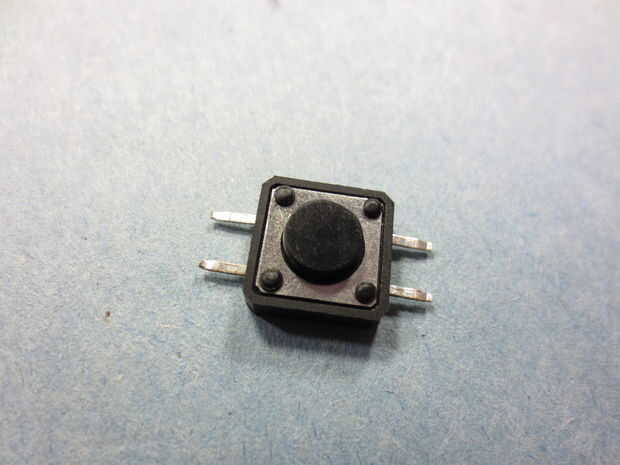

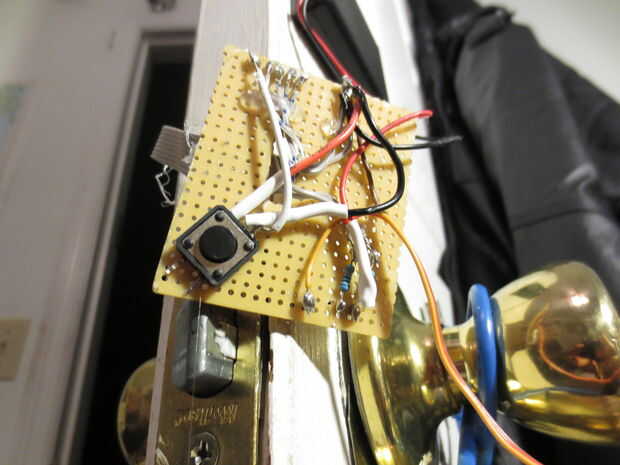

- Aplanar las pestañas de un empuje de botón momentario.

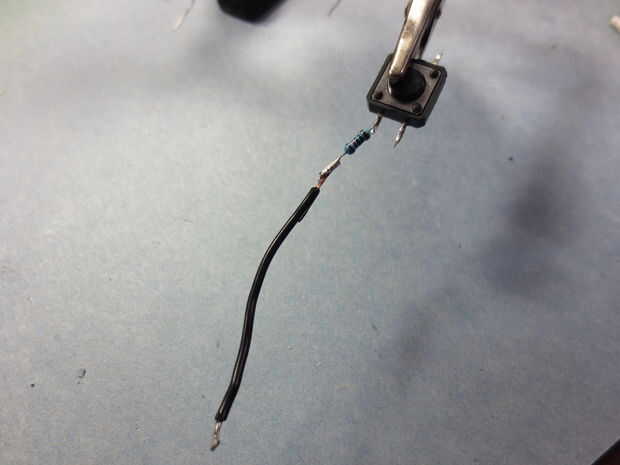

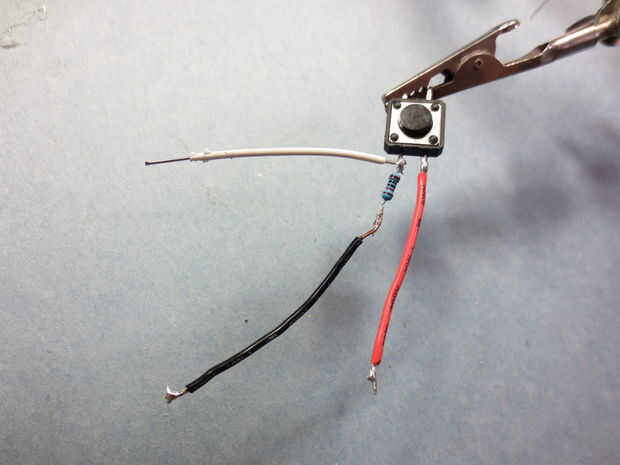

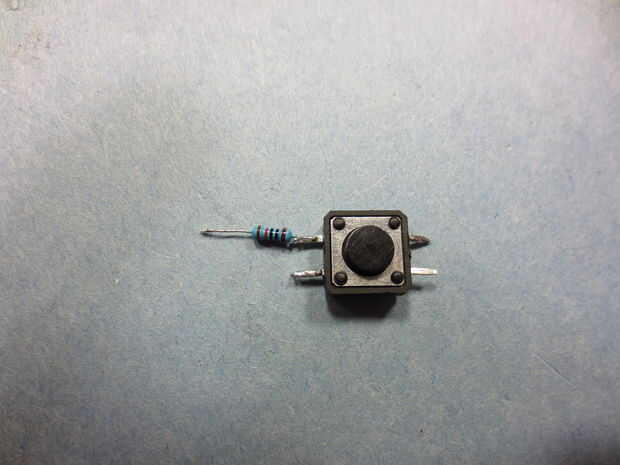

- Clip de uno de los conductores de un resistor de k 10 y soldadura en el conmutador.
- Soldar un cable al otro extremo de la resistencia.
- Soldar un cable en antes de la resistencia en el mismo pin.
- Soldar un cable rojo en el otro pin del botón pulsador.

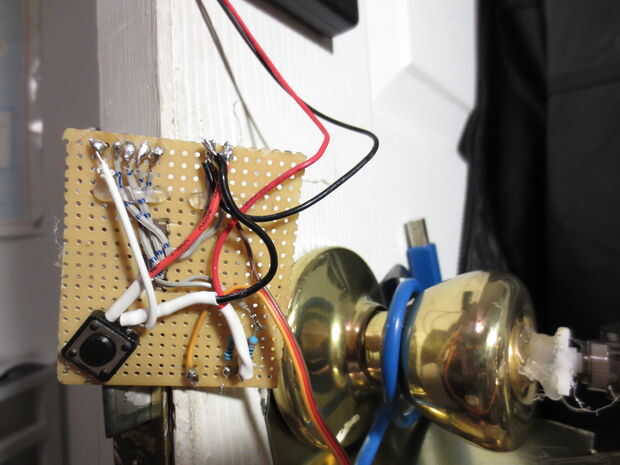

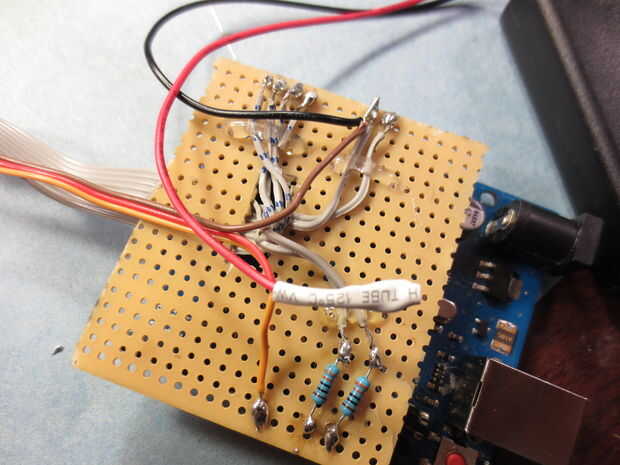

- Cubre todas las conexiones con el calor del encogimiento.
