Cerradura de combinación digital! (1 / 7 paso)

Paso 1: ¿Cómo funciona?

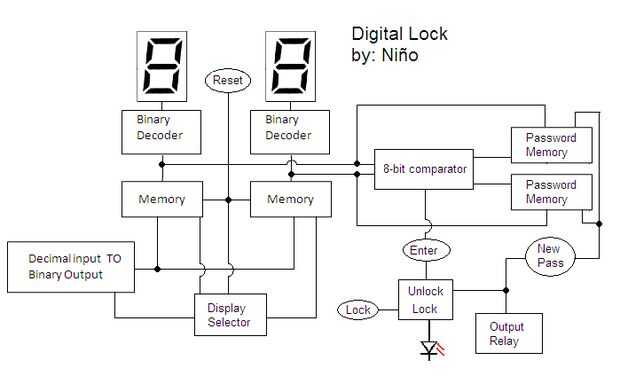

Primero pensé en lo que se necesitaba para ser procesada y cómo. Así que dibujé este diagrama como un mapa que me guíe como construir cada parte del proyecto. Aquí está un resumen de cómo funciona.
  • En primer lugar necesitamos un circuito para decodificar las 10 entradas posibles (0-9) su 4 salida BCD (binario codificado Decimal), y otro de salida que nos dice cuando se pulsa cualquier botón.
  • Entonces debemos construir el circuito para nuestro dos 7-segmentos muestra funcione correctamente, con 4 entradas de un número BCD y por supuesto 7 salidas para nuestra muestra, (yo usé el 74LS47 de IC)
  • A continuación se muestra un circuito para guardar cada número de prensado y alternar entre
  • Así como una memoria interna de nuestra contraseña
  • Y el corazón de nuestra cerradura, el comparador (su ´cause de 8 bits hay 4 bits por dígito en la pantalla, lo que significa que si usted quiere hacer un bloqueo de 4 dígitos necesita dos de esto conectados entre sí.) Esto nos dirá si los números en la muestra están igual a la contraseña guardada en la memoria interna.
  • Y finalmente un circuito para mantener el abrir o cerrar la señal durante un tiempo indeterminado y por supuesto una salida (que es lo que desea controlar con su cerradura)
