Paso 4: muestra
Estos paso es uno de los más fáciles, sólo tenemos que decodificar las entradas ABCD para la exhibición de siete segmento... Y there´s suerte ya un circuito integrado que nos salvará a todos la lógica, tiempo y espacio.

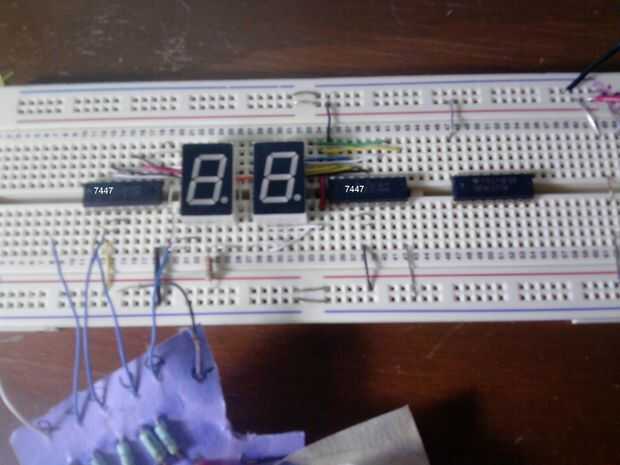

Si se utiliza un display de ánodo común tendrá un 7447.
Si se utiliza un display de cátodo común, se necesita un 7448.

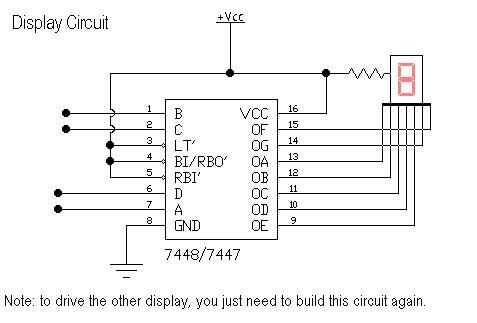

El cableado es el mismo, así que de cualquier manera podría usar mi esquema.
Las entradas ABCD para cada IC vienen de cada salida de memory´s (vamos a revisar los recuerdos en el paso siguiente)
