Paso 6: comparación de
En este punto tenemos un sistema que es capaz de guardar cada número nos Presione en una pantalla y luego el otro, y copiar esa información a los recuerdos de la contraseña... todavía carecemos de lo esencial, el comparador... un circuito que compara los dos (ABCD) de las memorias de la pantalla con los dos (ABCD) de las memorias de la contraseña... Una vez más, hay ya un IC del TTL familia que hace todo el trabajo sucio, pero no fue en disponibles en mi tienda local de electrónica. Así que construí mi propio. Para entender cómo lo hice permite buscar en la tabla de verdad XOR
A un] X
0 0] 0
0 1] 1
1 0] 1
1 de 1] 0

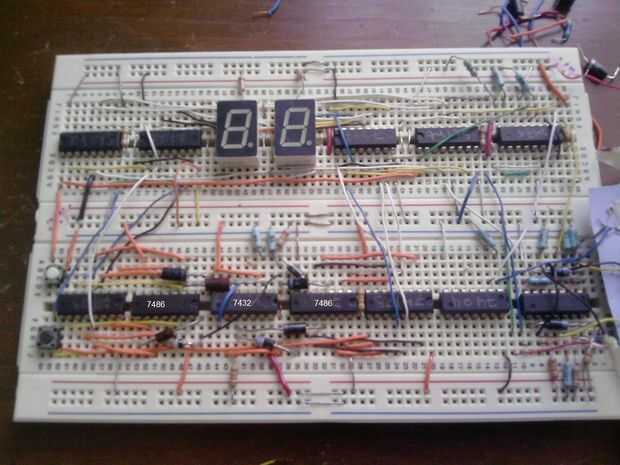

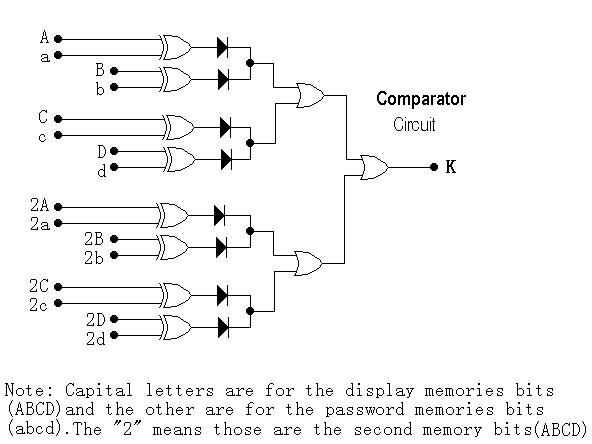

Tenga en cuenta que siempre que A y tienen el mismo valor, la salida es baja (0). Así que si son diferentes tenemos un 1 en la salida. Lo que significa que con una puerta de XOR se pueden comparar uno de 2 bits de la memoria y el otro de la memoria de la contraseña. Sobre la base que construí el circuito siguiente, recuerde que usted puede construir su propio camino, causa allí son muchas maneras de llegar a la misma respuesta en electrónica digital. Este circuito toma en los 8 bits de la memoria de pantalla (un poco por XOR, causa la entrada de otros debe ser utilizada con la memoria de la contraseña) y los 8 bits de las memorias de la contraseña (es un comparador octeto 1). Y sólo una salida. Si y sólo si la información de ambas memorias pantalla es igual a la información en las memorias de la contraseña, tenemos (0) bajo salida. En otras palabras, si la información de ambos sistemas de memoria diferentes, incluso en 1 bit, la salida es alta (1).
