Paso 7: Abrir/cerrar

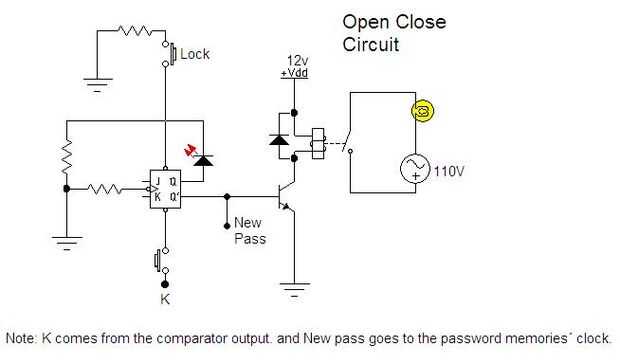

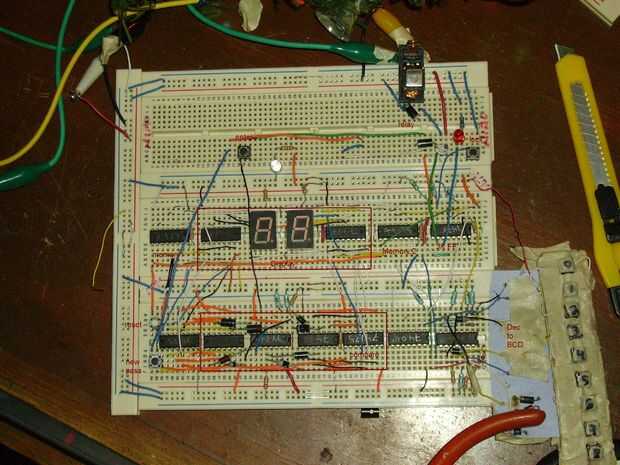

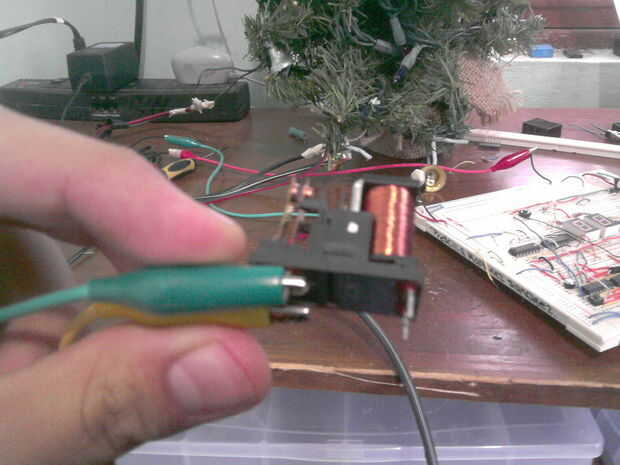

Finalmente la última parte, ya casi terminamos! Pronto enogh usted podrá bloquear cualquier dispositivo o electrificar cualquier cerca, (no por favor!) Ahora, tomamos el último bit de información y la interrupción con un push button, así que si alguien accidentalmente escribe la contraseña correcta, la cerradura wont open. (llamé a este botón "enter", realmente inteligente, EH!,) Y después la tecla enter, se viene el RS cierre, un dispositivo que puede Q´ a 1 si un there´s un 0 en el su R de entrada y guardar y Q en 1 si hay un 0 en la S de entrada. Para más información sobre RS pestillo: http://en.wikipedia.org/wiki/D_flip_flop#SR_flip-flops conecté "Q" con una luz roja led cerradura de significado, o que el dispositivo de control está apagado. Y "Q´" a un transistor que proporcionará el relé enogh actual para activar, encender el dispositivo controlado. "Q´" fue conectado a un pulsador, (que llamé nuevo botón contraseña por razones obious) para que al pulsar que abrocharlo que se cerrará el circuito entre Q´ y el reloj de entrada para la memoria de la contraseña. Si Q´ es baja (sistema cerrado) nada va a cambiar en la memoria de contraseña cuando se presiona el botón, se activará, pero si es el reloj de alta (sistema abierto) y memorias de contraseña copiará la información en la memoria de pantalla. (cambiar la contraseña). Y conectado una resistencia de GND y un pulsador (botón de bloqueo) y de allí a la S de la entrada, así que cuando lo pulsa, se bloqueará el sistema. Bueno, mientras que yo pude haber comprado un flip RS flop sólo para este propósito, todavía tengo un ff JK a la izquierda de mi 7476. Y causar las entradas R y S son asincronous, no tiene que preocuparse sobre el reloj. Conectar tan sólo las cosas tal como se muestra en el diagrama (como lo hice.) Tenga cuidado al conectar el relé a la CA, utilice suficiente cinta aislante... No quiero un corto circuito cuando se trabaja con cientos de voltios! Después de conectar todo junto... finalmente terminamos!!! No dude en comentar cualquier pregunta o sugieren, si observa cualquier problema o error no dude en ponting hacia fuera. Estoy aquí para ayudar. Cerradura de la buena, o sea, buena suerte con eso cerradura.
