Paso 5: Hacer la repulsión y la atracción clavijas de cierre
Sobre los pitones...
La cerradura utiliza dos tipos diferentes de pasadores de seguridad para permitir una llave magnética binaria. Usted podría, en teoría, hacer un vaso mucho más grande con más de dos pitones, que permitiría una clave muy compleja. No recomendaría poner cualquier más pitones en un vaso de este tamaño sin rediseñar la parte. Cuando se coloca más cerca en este diseño imanes interfieran entre sí y causar problemas con la activación o desactivación de los pines. Tal vez ayudaría blindar magnético de algún tipo. No podía inmediatamente pienso en una manera de hacerlo sin presentar más problemas con la parte.

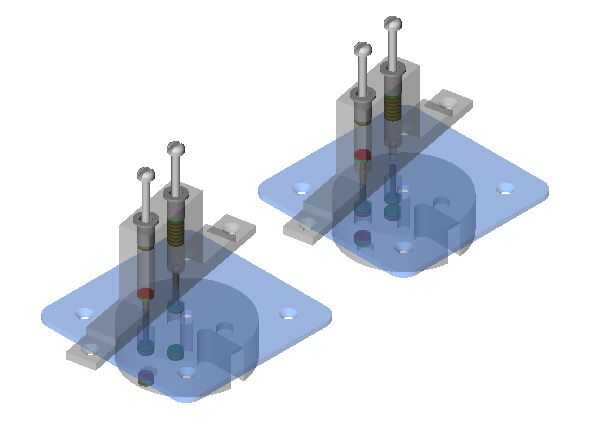

Si usted se confunda por la descripción consulte el dibujo técnico de dos etapas en este paso para tener una mejor idea de cómo funcionan. Muestra lo que ocurre con los pasadores de seguridad dentro y fuera de la presencia de la llave magnética. Afortunadamente, las uñas son baratas si se los corta a la longitud incorrecta.
Que la repulsión clavijas de cierre...
El pasador de bloqueo de repulsión es realmente dos pasadores. Cuando la llave magnética se coloca en la caja fuerte rechaza ambos pasadores de la llave. La repulsión de las dos patillas hace que el punto donde se encuentran en línea con la parte superior del vaso. Esto permite que el vaso romper la conexión entre los dos por lo que puede girar. Cuando la clave no está presente los dos pines conectan debajo de la superficie del vaso; no permitiendo el tambor al girar.

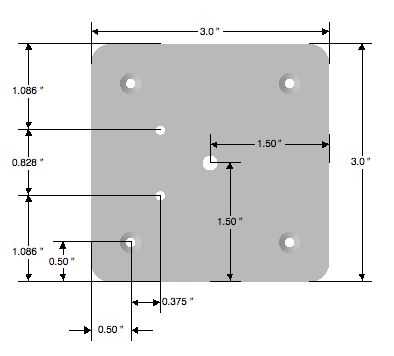

Con cortadores de alambre pesado, tomar dos 3d caña 1.25" Lisa cabeza clavos y cortar a la longitud apropiada según los cálculos de los dibujos técnicos del vaso y perno magnético y caja del resorte. Presentar un bonito borde biselado con una tapa plana en el extremo a cortar. Esto ayuda a prevenir las clavijas de colgar en el mecanismo. Determina la longitud de los pernos utilizando un calibrador digital. Yo quería estar seguro eran la longitud correcta y no quería ir de dibujos técnicos. Porque a veces incluso con herramientas de precisión de novatos como yo no la consigo perfecto.
Que el pasador de bloqueo de atracción...
Para la atracción perno de bloqueo tomar uno 3d 1.25" caña lisa cabeza plana de uñas y corte a la longitud. Cuando atraídos por la clave de los polos de atracción deben quedar al ras con la parte superior del vaso. No olvide incluir el grueso de los dos imanes de 6 x 1,5 mm que se fijan a la cabeza plana de cada pasador de bloqueo que termina en el vaso.
Una vez más usé mi calibradores digitales para medir la longitud que necesitaba, probablemente puede utilizar el dibujo del vaso para calcular la longitud total correcto de la clavija de bloqueo.
