Paso 2: Conexión del Hardware
Servo:
Conectar el Servo a Crowduino como:
Rojo alambre <> – 5V de alimentación
Cable marrón <> – GND
Cable amarillo <> – D6
Módulo de huellas dactilares:
el módulo de huellas dactilares comunicarse con Crowduino con protocolo de comunicación serial, pero ya que Crowduino tiene sólo un puerto serial hardware que tengo que utilizar para la comunicación de la PC, utilizo Arduino suave serie para comunicarse con huella digital, utilizando A4 y A5.
Conexión de la huella digital al Crowduino como:
Cable rojo <> – fuente de alimentación de 5V
Cable marrón <> – GND
Cable morado <> – A4
Cable amarillo <> – A5

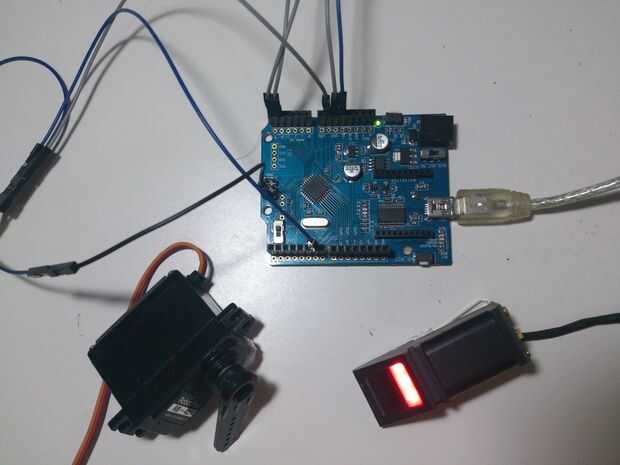

Puede conectar estos módulos a Crowduino como la foto de arriba y tenga en cuenta que tanto el módulo utiliza fuente de alimentación 5V, una de su fuente de alimentación puede conectarse la fuente de 5V de ISP.
