Cerradura de puerta de NFC con el Mini Qduino (debajo de $100) (6 / 7 paso)

Paso 6: Montaje de la Mini Qduino y protector de la NFC

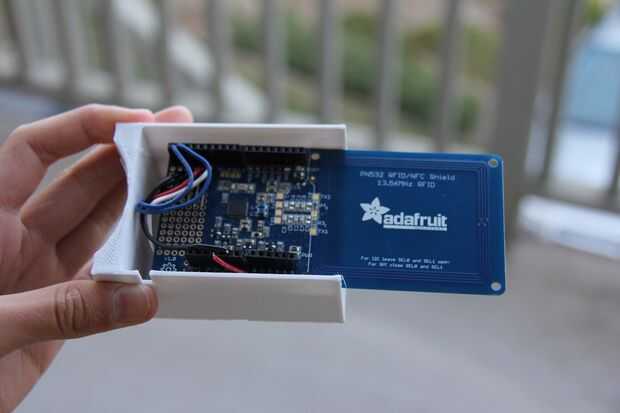

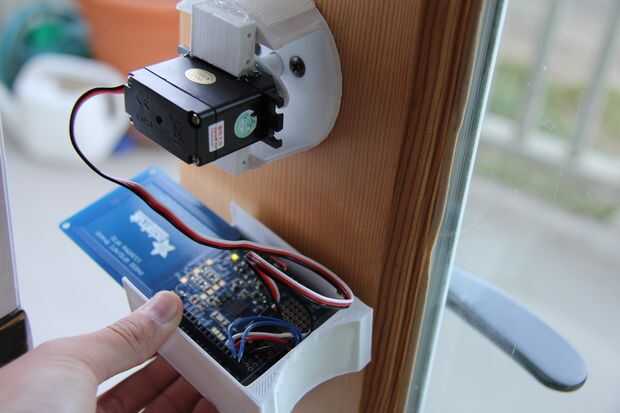

Coloque todo el conjunto de la Qduino Mini y protector de NFC en el cuadro de impresión 3D y conectar el cable de Servo en el conector del Servo. Pase el cable de Servo a través del agujero pequeño en la esquina inferior izquierda y puso contra la puerta.

Sacar algunas piezas de 3 M Dual Lock o Velcro. A usar esto para fijar el escudo de NFC y Qduino Mini a la puerta y tener acceso a él cuando queremos programar, depurar o carga.

Cortar dos piezas, aproximadamente 2 pulgadas (4-5cm) de largo pedazos y lugar uno en la parte superior el 3D ronda impresión montaje Servo, y uno en la parte inferior redondeada del 3D impreso caja que contiene el escudo de NFC y Qduino Mini. Ahora, los junte y la cerradura de la puerta es completa!

¡ Hurra!!!!!!
