Paso 4: Construir el Sensor de Color
El sensor de color consta de dos partes básicas. Hay LEDs que emiten luz roja, azul y verde. También hay un sensor de luz que detecta la intensidad de la luz.

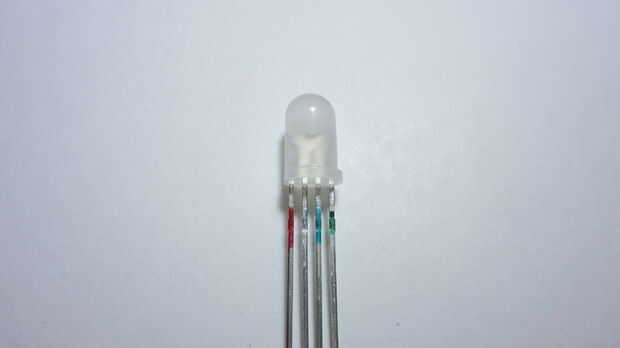

Para los LEDs, utilicé un solo LED a todo color que pueden emitir los tres colores. Esto es básicamente cuatro LEDs en uno. Tiene cuatro conductores. Cada color tiene su propio cable para su cátodo (lado negativo). El cuarto principal es un ánodo común (positivo) para los tres LEDs. He utilizado marcadores para código de colores de los cables que me ayude a realizar un seguimiento de los.
Para el sensor de luz usé un fotoresistor (resistor dependiente de luz). Se trata de un resistor que cambia su resistencia dependiendo de cuánto luz golpea la cara frontal.

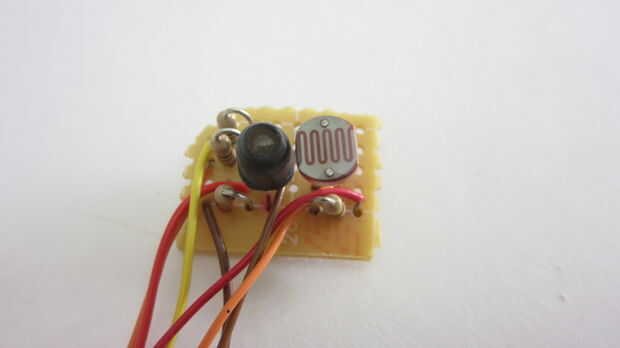

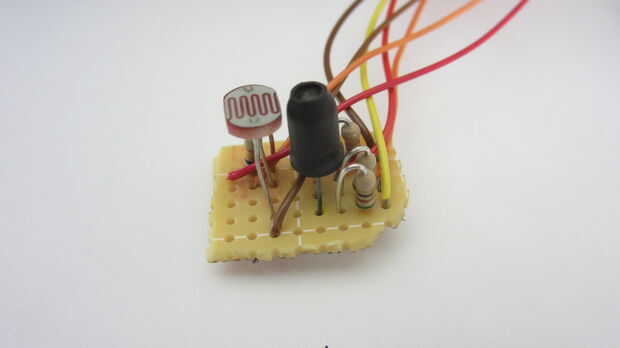

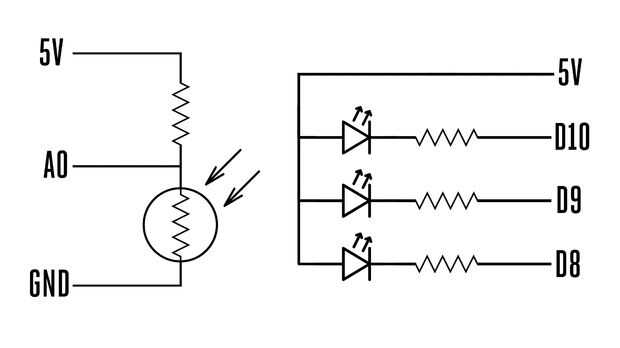

Para poder utilizar estas piezas como un sensor de color, basta con conectar un par de resistencias y cables. Cada color LED necesita su propio resistor de la serie para llevar la tensión hasta el nivel adecuado. Usé una resistencia de 51 ohmios para el azul, otra resistencia de 51 ohmios para el cable verde y un resistor de 120 ohmios para la punta roja. El fotoresistor también necesita un resistor de la serie para que pueda hacer un divisor de tensión y medir la salida del sensor. El valor de esta resistencia dependerá de la fotorresistencia específico que está utilizando. Para mía, usé una resistencia de 100 kohm. Soldar todas las piezas en un tablero de perf para mantenerlos juntos.
