Paso 1: Conexión de componentes a un PIC
Conexión de LEDs
Para hacer algo iluminar debe ser la primera cosa a hacer, cuando se utiliza un procesador. Si se enciende cuando quiere y sale cuando quiere, es decir, tiene su procesador su algoritmo.
Si tienes un multímetro alrededor, usted puede fácilmente probar los pines del LED, sólo apague el multímetro al diodo prueba posición y componen la luz del LED con las puntas de prueba. Si tienes los enchufes de la manera que usted debe, el LED se ilumina, usted tendrá el cátodo en el cable negro y el ánodo en el rojo.
Conectar el ánodo a un pin PIC y el cátodo - a través de un resistor - al suelo. El valor de la resistencia es fácil de calcular:
R = (Vcc - Vf) si
Tenemos Vcc a 5 volts, la tensión LED de unos 2 voltios, y necesitamos una corriente de ~ 10-20 miliamperios.
Nos da un valor de 300 ohms.
Botones de conexión
Cuando allí no es ninguna restricción me detiene, yo suelo utilizar resistencias de pull-up a los botones de la interfaz de un PIC. Un pull-up, asegura que siempre hay Vcc en el pin, cuando el interruptor no está activado. Cuando usted presiona el botón, a traer el voltaje del pin abajo a 0 voltios, que será leído por el programa, efectivamente detectar un evento 'tecla'.
También puede añadir un condensador en paralelo con el botón, para contra rebotes.
Conectar un zumbador
Recibí esto de un despertador roto, pitidos dos veces cuando tiene voltaje a través de sus pines, no hace nada cuando no es así. Que conectado directamente a un propósito general IO.

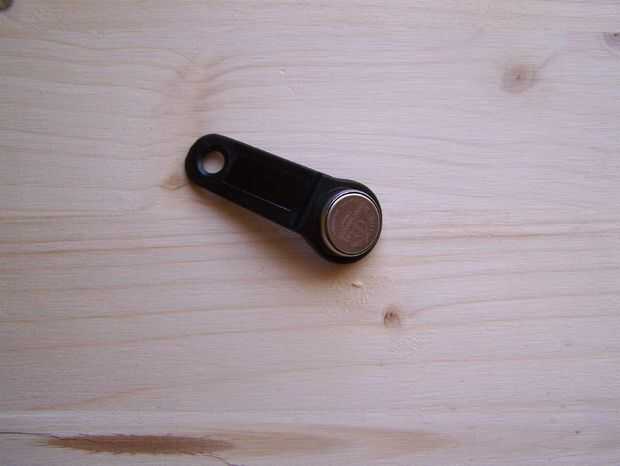

toma de iButton
Puesto que no hay nada en las especificaciones sobre la manera usted debe conectarlo, sólo toma el multímetro y prueba que es el aro exterior, que va a tierra, el otro irá a otro propósito general IO.
Conexión de transistores
Tendrás que limitar la corriente que fluye a la base del transistor, por lo que se necesitará una resistencia. El valor depende del tipo de transistor que está utilizando. He utilizado un transistor bipolar BC548B.
De su hoja de datos sabemos que su aumento actual es de unos 200. Voy a utilizar para conducir una carga de aproximadamente 500 mA. La corriente de base debe ser al menos 500/200 = 2. 5 mA. Eso significa que necesitamos una resistencia de (5 - 0.7) / 2.5 = 1720 ohmios. Un valor cercano es 1,8 k.

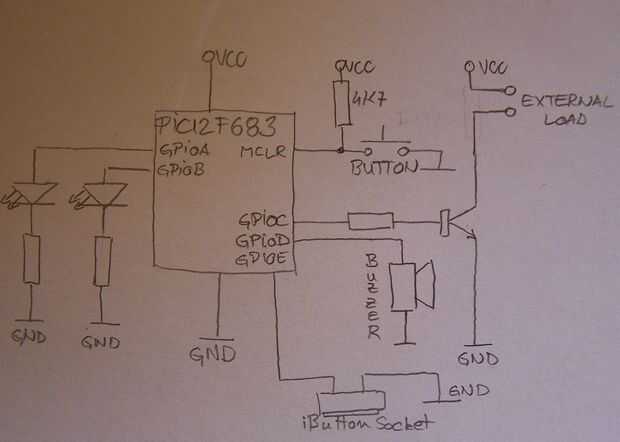

Que es una especie-de la lista de componentes pusieron cerca del PIC en este proyecto. Vamos a construirlo!
