Paso 1: Modificar el Sensor de infrarrojos
Muchas gracias a mi amigo clever, Scott Dixon, por su cuidadoso trabajo de detective en averiguar cómo funciona este instrumento y cómo hacer generalmente útil con un controlador exponiendo su interfaz serial.
El dispositivo comenzará con es puerto de carga número de parte: 93984-5VGA. Cuesta alrededor de $25. No se moleste en comprar la garantía. :)} Aquí está el enlace.

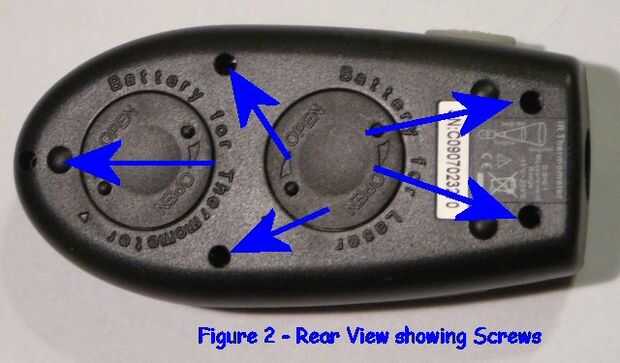

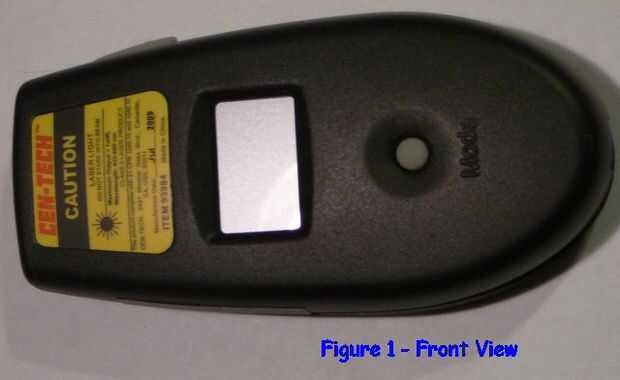

Las figuras 1 y 2 muestran frente y vistas hacia atrás. Las flechas en la figura 2 indican donde los tornillos que sujetan el caso.

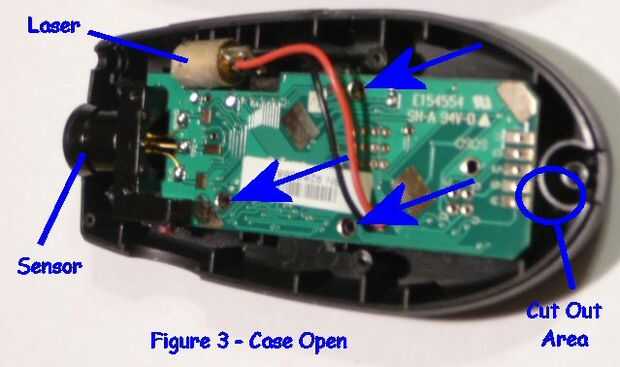

La figura 3 muestra el interior de la caja cuando se quitan los tornillos y se abre el caso. El módulo de puntero láser probablemente puede quitar y utilizar para otros proyectos, aunque no he hecho esto todavía. Las flechas señalan los tornillos a quitar para sacar la Junta para soldadura a él (tornillos que quitó en esta imagen). También es el área donde se debe hacer un corte para que su cableado salir de la caja. Vea también la figura 5. Hacer el corte hacia fuera mientras que se quita la Junta, o por lo menos antes la soldadura de los cables en. Es más fácil de esa manera. ;)}

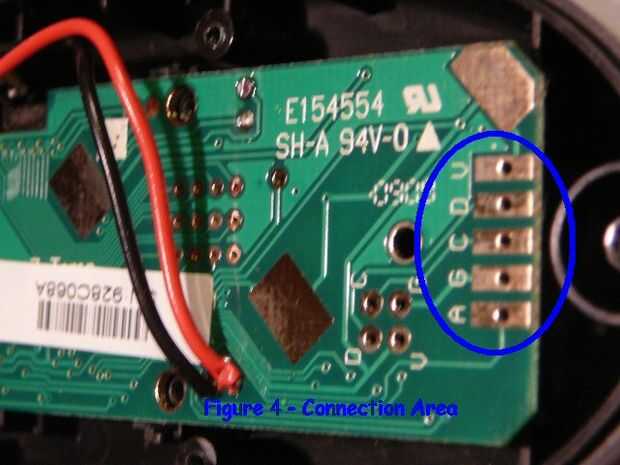

La figura 4 muestra dónde serán soldar los cables. Nota la letra de cada conexión, así que usted sabrá a que hilo de que cuando se cierre el caso.

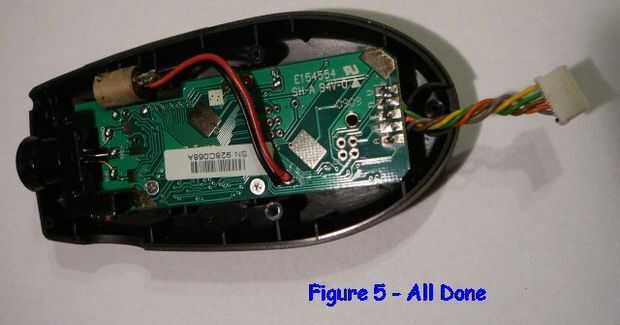

La figura 5 muestra los cables soldados en el lugar y a través del corte. Usted puede ahora poner el caso volver juntos y el instrumento debe funcionar igual que antes de su operación. Observe el conector de los cables. Usar cables más largos para conectar realmente a mi controlador. Si utiliza pequeño alambre, un conector pequeño y mantener los cables cortos, puede meter todo en el caso si lo desea y el instrumento se ve sin modificar.
Scott también ha creado el software para este dispositivo de interfaz. Él utilizó este documento si desea los detalles. Eso es todo! Ahora tienes un sensor de temperatura IR que funcionará de -33 a 250 C.
