Paso 2: Construcción de una caja de...

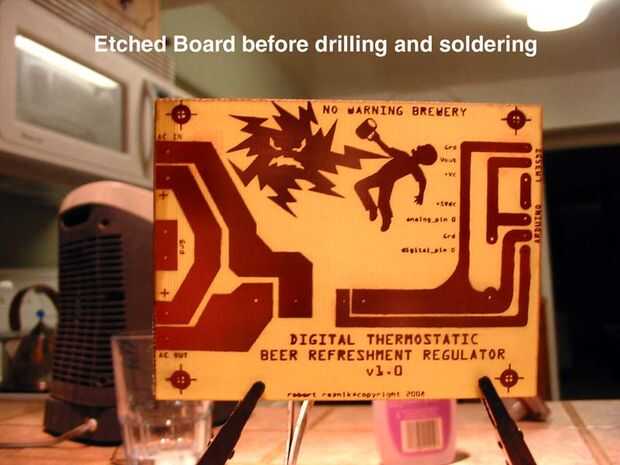

Si no tienes el tiempo o energía para grabar tú propia Junta puede fácilmente hacer esto con un tablero pretaladrado de radioshack o utilizar un tablero de pan para unir todo, no es ninguna manera derecha o incorrecta... sólo lo que funciona mejor para usted.
No haré una "Cómo grabar una placa de circuito" tutorial en este instructable puesto que ya lo hice en mi último instructivo sobre cómo hacer un pedal de distorsión de guitarra que se puede leer aquí el Pedal de rata muerta.
Se burlaron del diseño de circuitos en Adobe Illustrator, basado en las hojas de datos de los componentes, no es perfecta pero funciona para mi proposito. (Ver el PDF para el diseño de realidad).

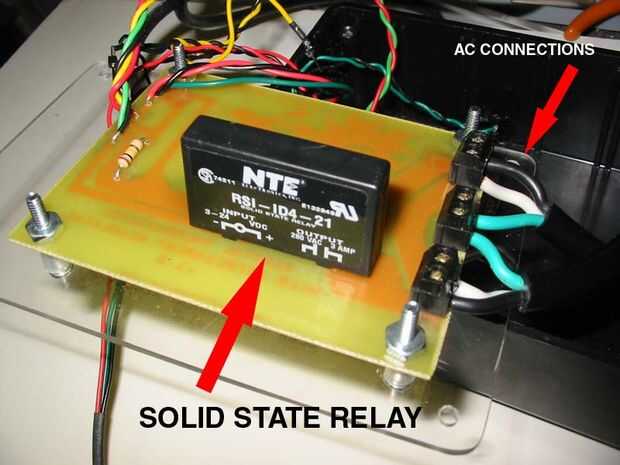

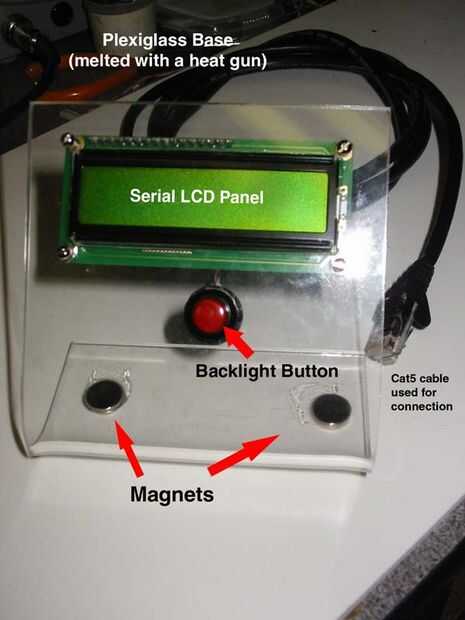

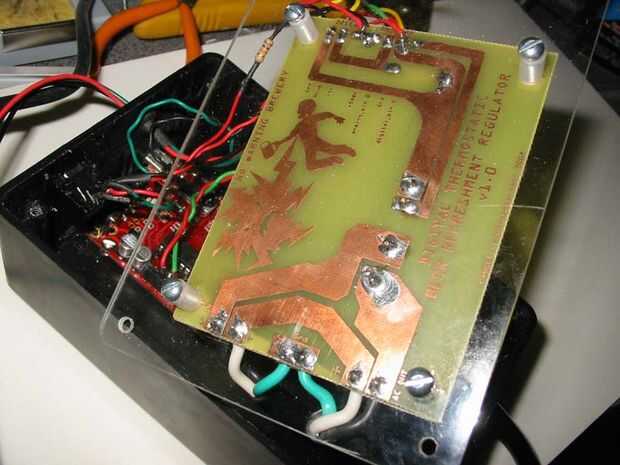

En el futuro haré una revisión de esta directiva puesto que yo no estaba pensando en usar un panel LCD originalmente. Tuve que hacer algunas extra de la soldadura de las conexiones a las líneas de voltios molido y 5 para el panel lcd por lo que es un poco desordenada.

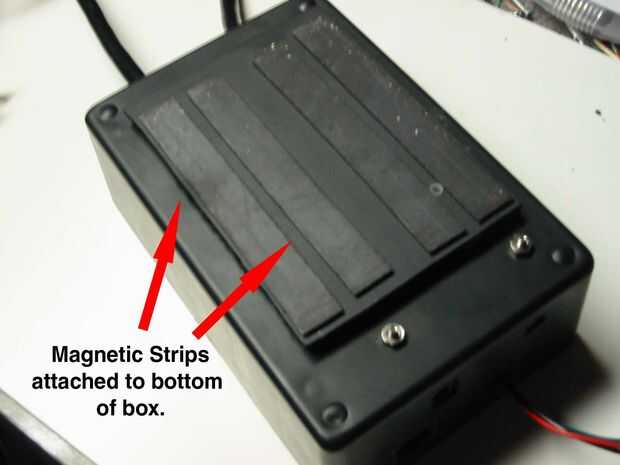

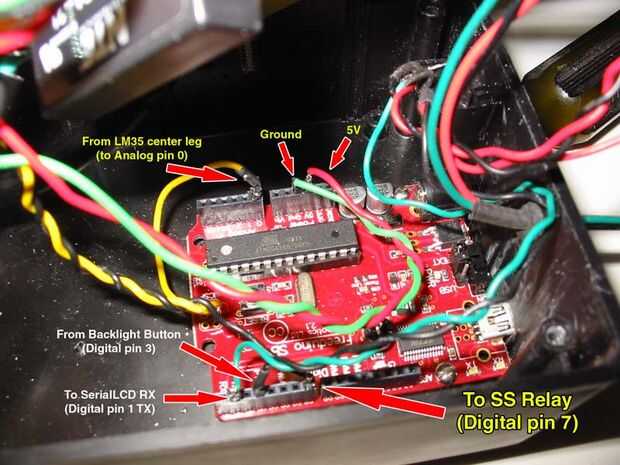

Esto es realmente tan simple como siguiendo el pin-out en el último paso y conectar todo a su lugar correcto... nada demasiado complicado que recuerdo. (Utilizar las imágenes como referencia y lo guiará bien!!)

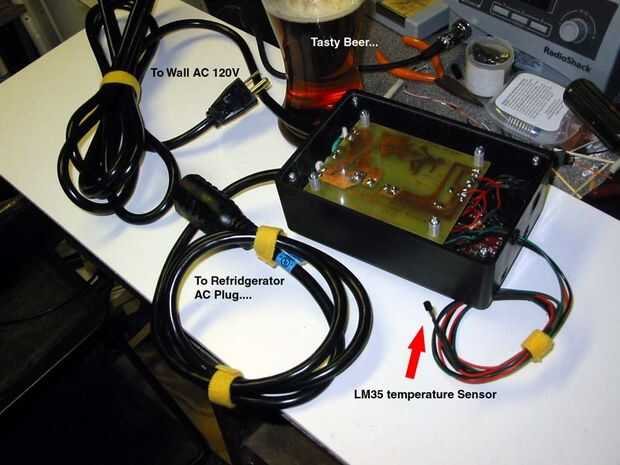

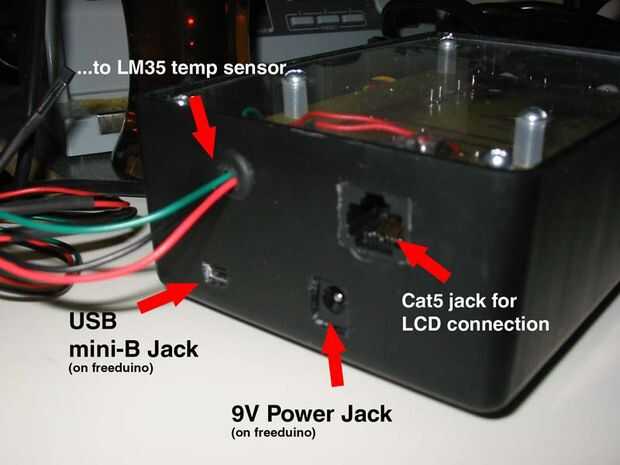

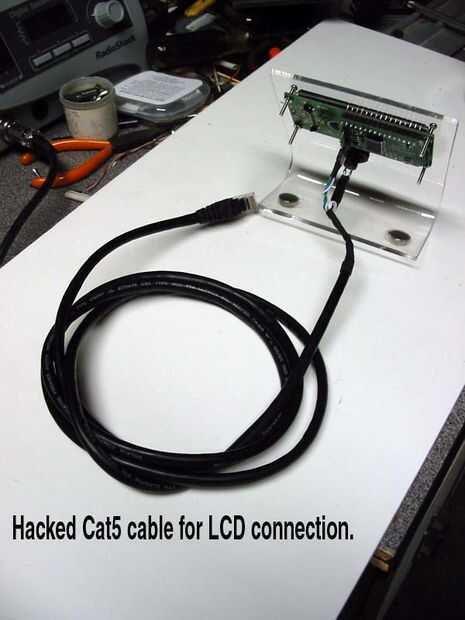

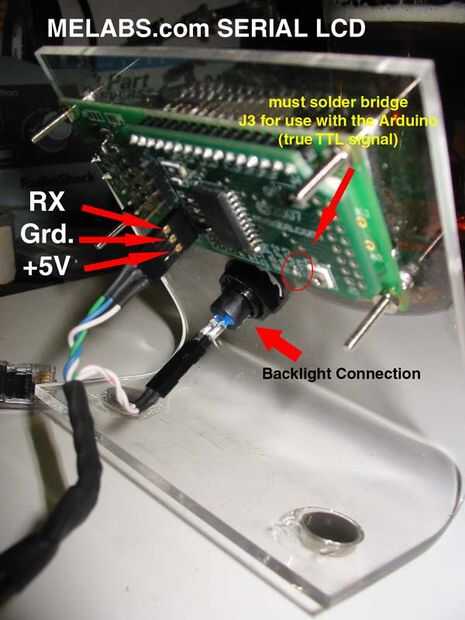

La parte difícil sólo que me topé fue soldar los pines pequeñitos en el conector de ethernet para la conexión de la pantalla. No tienes que ir a la ruta del cable Cat5 pero sólo lo hace más fácil de conectar y desconectar el panel lcd para futuras actualizaciones... como para tal vez un panel de la 4 línea!!!!!!
