Chainsaw Mill (2 / 5 paso)

Paso 2: Molino mensajes

Los mensajes:
(4) 8 en stock cuadrado
(2) 12 en tubo
(1) 3 de ancho por 8 de largo de chapa de acero

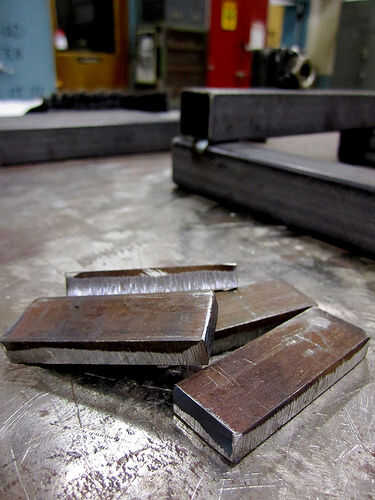

(4) 2 de.75 por.25 en acción de la barra
(4) 4 (4) tuercas, arandelas (8), perno, arandelas de presión (4)

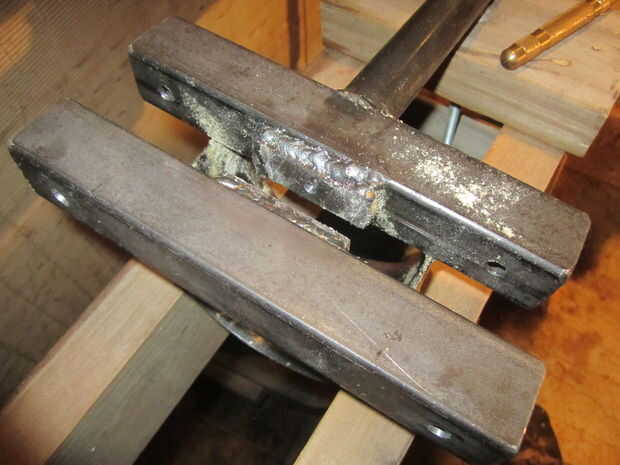

Taladro de agujeros de una pulgada lejos de los extremos de su 8 en Plaza común, mientras que con abrazadera juntos.  Hacer estos agujeros ligeramente más grande que sus tornillos.

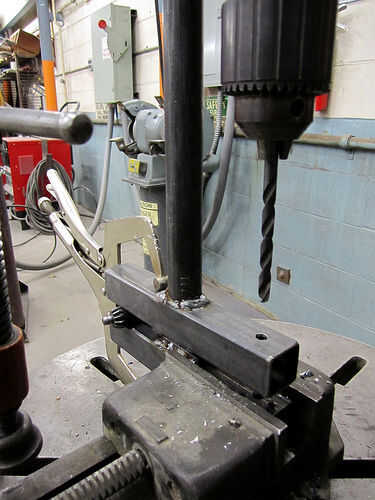

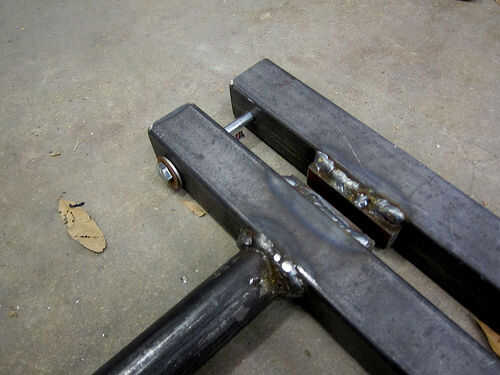

Su 12 en tubo en el centro a su 8 en Plaza común, la parte inferior de la tubería debe ser al ras y debe levantarse en el extremo su propio de soldadura. Soldar el tubo al tubo cuadrado en 4 lugares primero y luego soldar el tubo.

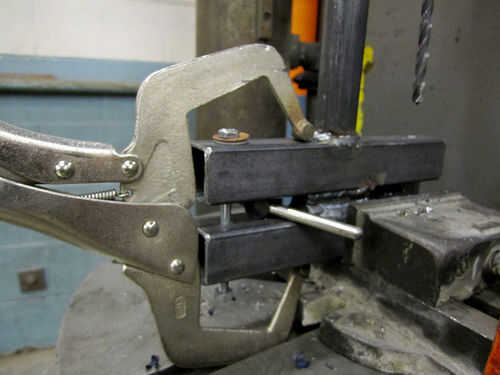

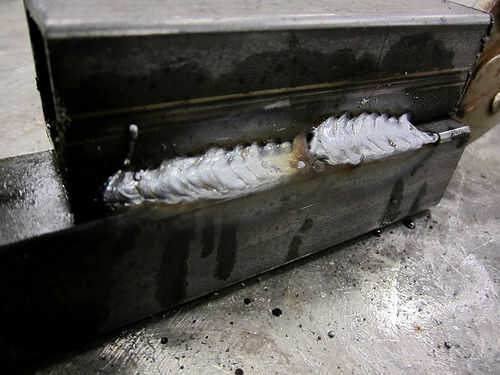

La corta barra piezas stock (que sujete la barra de la motosierra) debe centrada y soldada a cada pieza de stock cuadrado. Virar soldadura primero y entonces suelda con autógena a través de la barra de acción asegurándose de mantener la soldadura debajo de la altura de la barra de acción.

Como precaución de seguridad, un protector de punta de la cadena fue agregado en, martillo en 8 por 3 en chapa de acero en un semicírculo sobre un yunque. La soldadura solamente a la parte superior 8 en stock cuadrado en el poste externo.

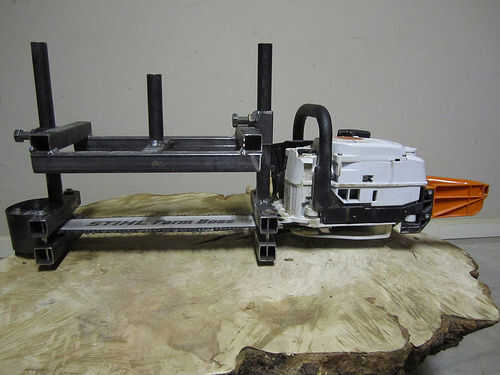

Actualización: Asegurar las abrazaderas de post la motosierra con clavijas de tornillo!
Perfore agujeros en la barra de la motosierra con un 1/4 broca (o un poco más grande que el tornillo que está utilizando).
Estos agujeros se encuentran con las pinzas de post y marcando sus centros.

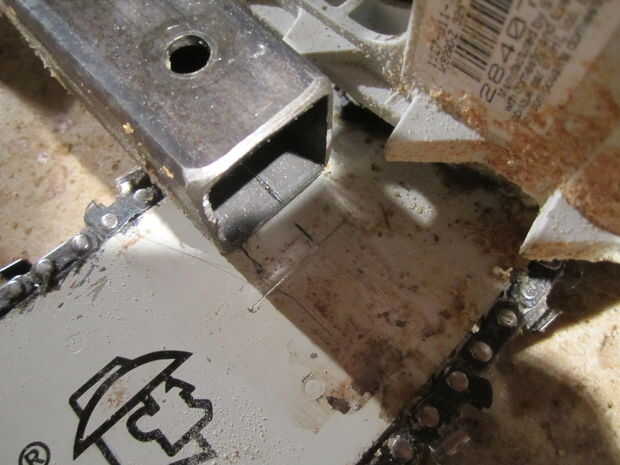

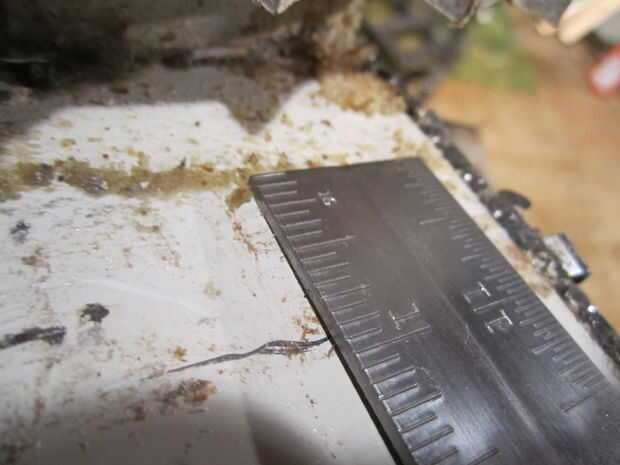

Con la marca del molino conectado motosierra el exterior de las abrazaderas del poste, saque el molino y marque el punto medio de la abrazadera utilizando una regla.
Encontrar la mitad del ancho de la motosierra barra y alinéelo con las marcas del centro de le post abrazaderas.  Sangrar el punto con un punzón de metal para que el taladro no camina fuera de la marca de centro. Ir lento, use aceite y deje que el taladro haga el trabajo (no empuje el taladro en la barra demasiado duro).

Perforar agujeros en acción plana, sobre .25in profunda, en el centro. (4 agujeros) (2 post abrazaderas, superior e inferior)

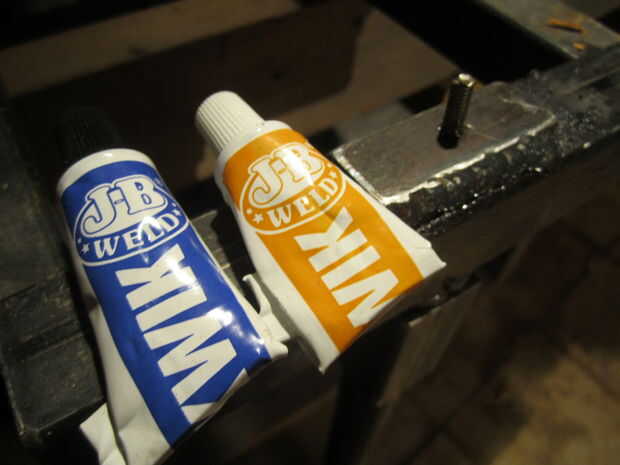

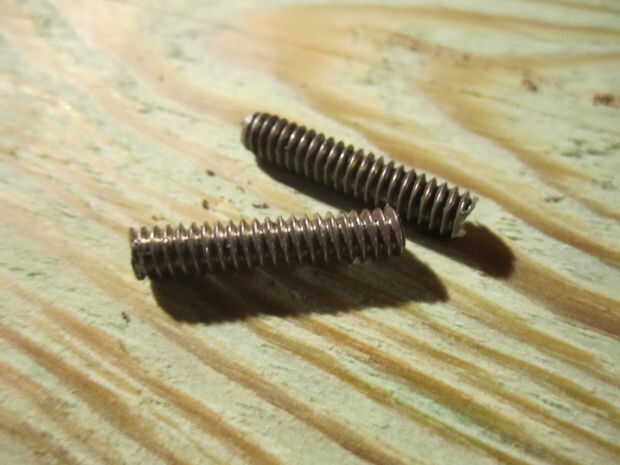

Cortar 2 tramos de perno con una sierra un poco menos de una pulgada de largo.  Con una 2 parte de metal resina de compuesto, que seguro estos pernos en la parte superior post abrazaderas, en los agujeros que ha perforado.

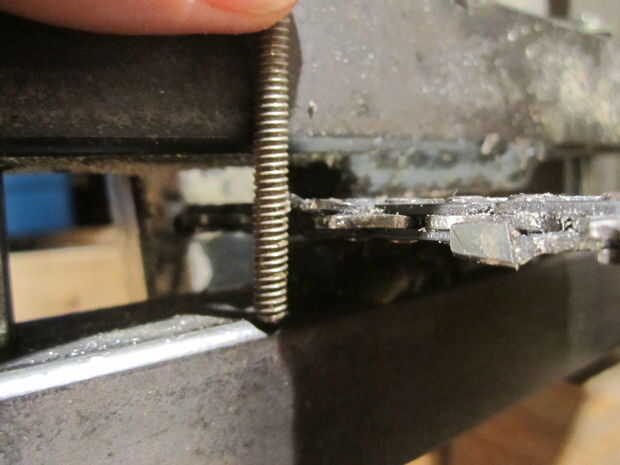

Para asegurarse de que la línea de pernos para arriba con sus agujeros: Taladre el agujero al lado de los dientes de plástico en la barra de motosierra primero y luego poner la abrazadera del poste con el perno que sobresale en el orificio de la barra.  Luego marque exactamente donde el perno de la abrazadera del poste golpea la barra cerca de la punta.  Puede anotar la barra con el perno de arrastre hacia adelante y hacia atrás.  Taladre el agujero cerca de la punta.  Ir lento, use aceite y deje que el taladro haga el trabajo (no empuje el taladro en la barra demasiado duro)

El segundo perno debe asentarse perfectamente en el agujero.  El perno pasa a través de la barra en el orificio de la abrazadera inferior del poste.  Ahora su molino va a permanecer centrado en la barra de la motosierra.

Poner la lavadora y la arandela en el perno y seguro con las tuercas y tienen tus posts de molino!
