Chalieplexing 4 LEDs de RGB con 4 hilos en Arduino (1 / 5 paso)

Paso 1: Materiales y herramientas

En el ejemplo se usará 4 LEDs RGB que pone en mi cajón, pero puede usar cualquier repuesto LED quiere sacrify.

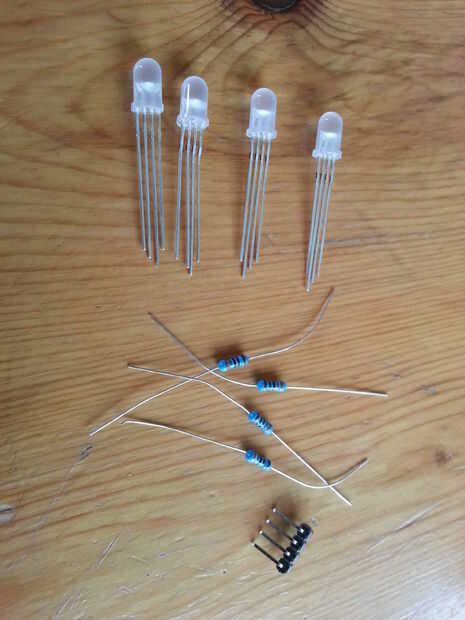

Materiales requeridos
-4 LEDs de RGB (o 12 LEDs Color único)
-Arduino lo que tienes

Materiales recomendados
-4 resistencias, por ejemplo 3k 3
-Pequeño pedazo de placa de circuito perforada (o protoboard)
-4 cabezales macho de PIN

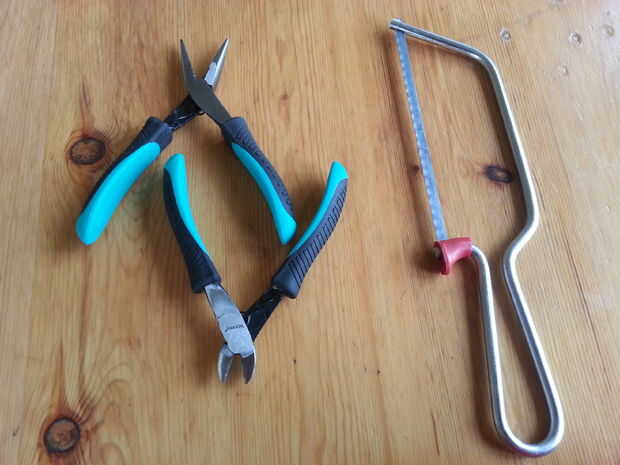

Herramientas recomendadas
-Boardmarker
-Pinzas
-Cortador de alambre
-Soldador
