Paso 2: Trabajando con principios y pasos
El funcionamiento general del sistema puede describirse en siguiendo pasos:
- Usuario coloca el objeto a cortar en el sistema o dibuja manualmente las dimensiones usando movimientos de la mano.
- Sistema analiza la imagen, generar código g y proyecto la imagen escaneada en la pieza de trabajo.

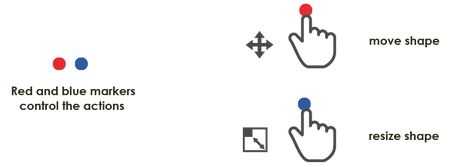

- Usuario respectivamente ahora puede usar los marcadores rojos y azules para traducir y escala la imagen proyectada.
- Después de fijar la posición y la escala de la cortadora del laser será ahora recorte la pieza de trabajo de esa escala exacta y exactamente en la misma posición

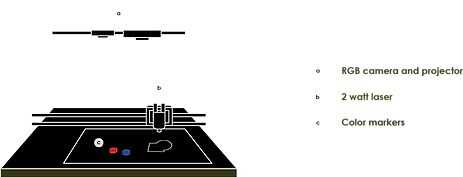

La configuración consiste en un proyector y una cámara RGB montada en la parte superior. La cámara RGB tiene dos funciones. En primer lugar, realiza un seguimiento de los movimientos de la mano mediante la exploración de la imagen. En segundo lugar, realiza un seguimiento de los marcadores de escala y posicionamiento. El proyector proyecta por otro lado la imagen escaneada en la superficie del material utilizada para el corte.
