Paso 2: preparación
Cut-Outs(2) acrílico

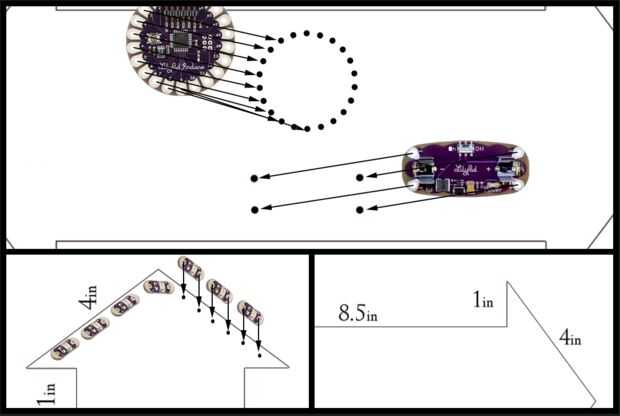

Corte dos flechas desde el plástico acrílico blanco con las dimensiones en la foto (láser corte preferido). Para mayor comodidad, puede encontrar el archivo de illustrator a continuación. Asegúrese de guardar como un documento de illustrator!
Perforación de corte acrílico

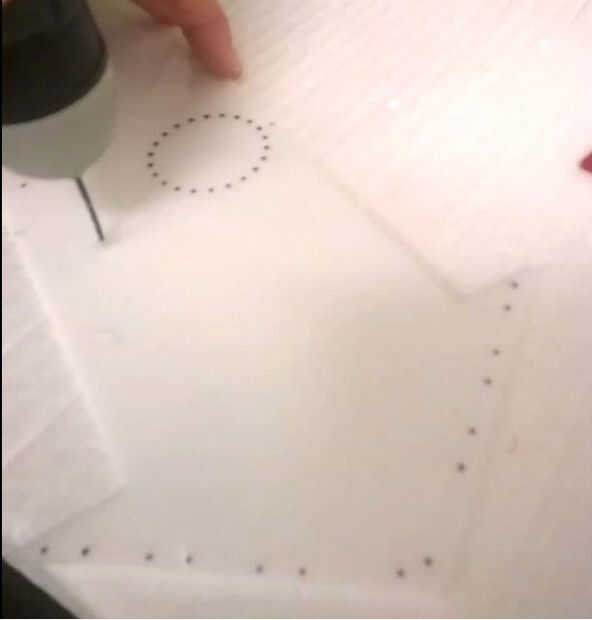

Pone una flecha hacia el lado de paso cinco, no toque esta flecha hasta entonces! Mantenga la otra delante de usted, ahora es su placa de montaje. Use un marcador para trazar los orificios siguientes antes de perforar. Taladre los orificios como en la foto y separadas tan uniformemente como sea posible.

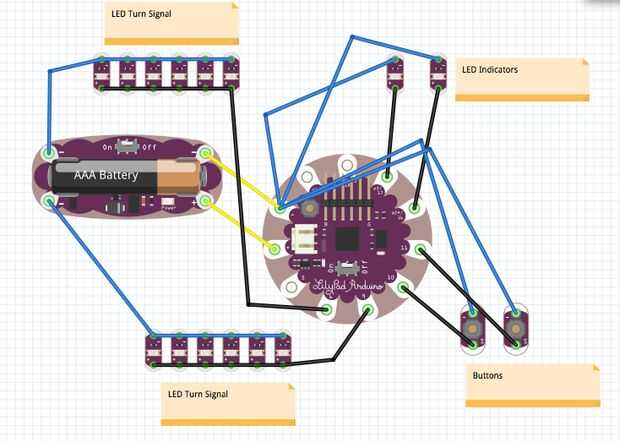

-Perforar 14 para las instalaciones de LED 7 a lo largo de cada punto de la flecha
-Perforar 22 para la placa de arduino LilyPad 328 en la parte superior central de la flecha de acrílico
-Taladro de 4 orificios para la alimentación de LilyPad
Creación de interruptor
-Cortar cuatro tiras de cinta de cobre y doblar en forma de anillo.
-Corta dos tiras más de largo de alambre de cobre aislado con el tamaño de 1.5 veces la longitud del brazo de
-Anillos de cinta de cobre a un lado de cada alambre de cobre de la soldadura
ARCHIVO DE DISEÑO DE ILLUSTRATOR FLECHA ABAJO--
