Paso 3: Procedimiento de cableado
Cableado básico:
Durante este proceso,
-Hilo de alambre a través de cada orificio de la parte inferior de la placa de montaje
-Soldadura de los cables para establecer conexiones
-Dejar como poca holgura posible al soldar los cables
-Utilice cinta aislante para que el cableado cómodo y organizado
Procedimiento de cableado de la batería
-Conecte el negativo a anillos de puesta a tierra
-Conectar positivo con positivo en placa Lilypad
Procedimiento de cableado de LED

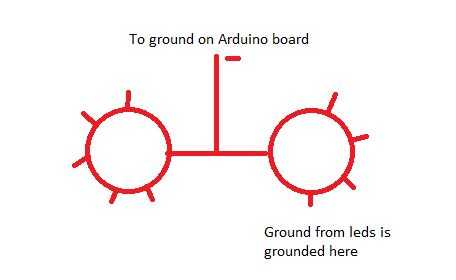

Tierra cada led según el esquema anterior, alambre de cobre sólido debe ser utilizado para hacer
los anillos de puesta a tierra para el lado derecho e izquierdo y alambre de cobre deben alimentar a Lilypad puesta a tierra

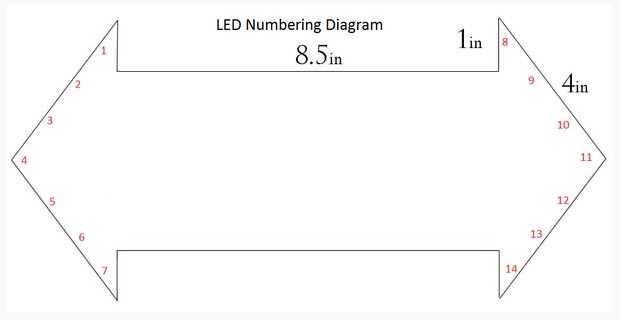

PIN. Consulte numeración de esquema para los números de LED LED.
Flecha derecha
-Asignar y conectar el LED 1 y 2 positivos a LilyPad pin 3
-Asignar y conectar el LED 1 y 2 positivos a LilyPad pin 4
-Asignar y conectar el LED 1 y 2 positivos a LilyPad pin 5
-Asignar y conectar el positivo del LED 7 a LilyPad pin 6
Flecha izquierda:
-Asignar y conectar 8 LED y 9 positivos a LilyPad pernos 17
-Asignar y conectar LED 10 y 11 positivos a LilyPad pernos 15
-Asignar y conectar LED 12 y 13 positivos a LilyPad pernos 13
-Asignar y conectar el positivo del LED 14 a LilyPad pin 12
Interruptor cableado procedimiento
Flecha derecha interruptor:
-Conecte un extremo a tierra
-Conecte el otro extremo al pin digital 18 (a4 analógico)
Flecha izquierda interruptor:
-Conecte un extremo a tierra
-Conecte el otro extremo al pin digital 2
