Paso 2: Diseño de proceso y diagrama del circuito

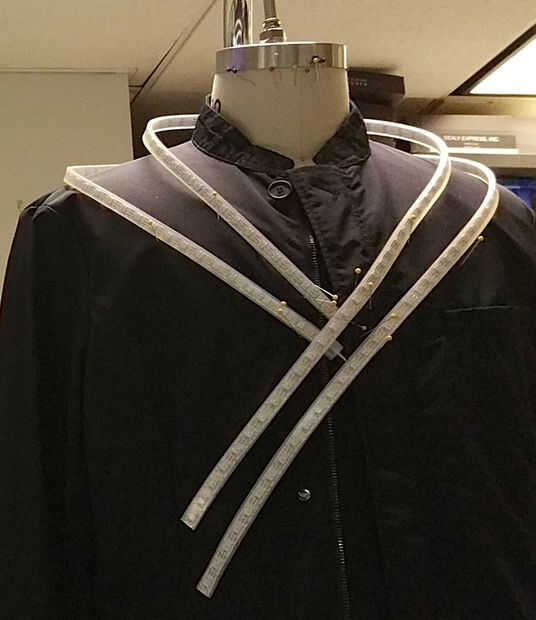

El diseño del circuito del LED fue concebido por Antonia en The Late Show Departamento de vestuario, bosquejado en la chaqueta con la tira de LED. Para crear su propio diseño, poner tu chaqueta en un modelo de formulario o paciente del cuerpo y su tira de pixel en lugar del perno (si es depositado en un ser humano, tenga cuidado de no meter el modelo). Dejar más de lo que necesita en cada tira porque es más fácil cortar pixeles de lo que es para agregar a una franja más adelante.

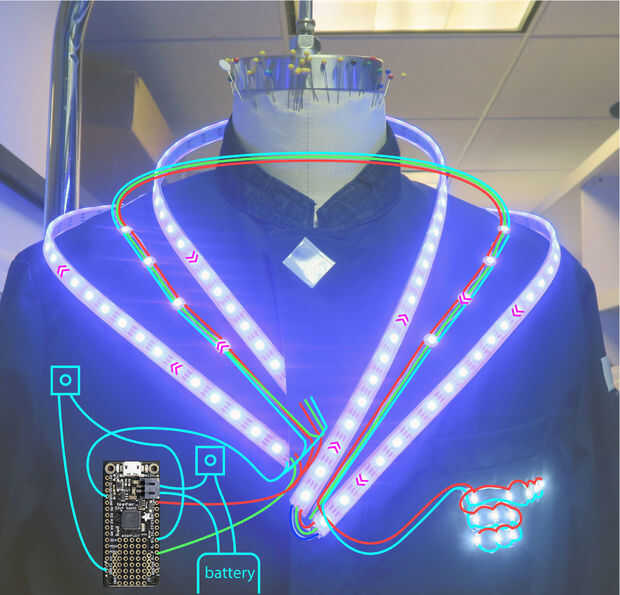

Si deseas el diagrama del circuito para este proyecto. La cadena de NeoPixels comienza en el frente de centro, subiendo sobre la derecha del hombro y hacia abajo sobre la izquierda, luego hacia arriba sobre la izquierda y abajo a la derecha, volver una vez más a la zona de la solapa izquierda, donde las líneas de corriente y tierra corren a un emblema de lentejuelas solo color LED.
Un interruptor controla la energía de la batería, y se desencadena un efecto de animación para ocurrir a través de la NeoPixels. El circuito es controlado por la Junta de microcontrolador 32u4 pluma, que se encuentra en el bolsillo derecho delantero con los interruptores y batería.
