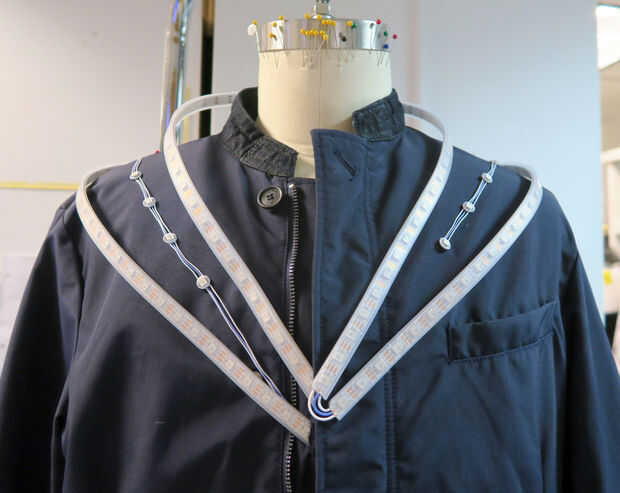

Paso 3: Construir circuito de NeoPixel
Para formar el circuito de NeoPixel, uso trocitos de silicona recubierto alambre trenzado, la tercera herramienta de mano y soldador. Asegúrese de hacer un seguimiento de la direccionalidad de la NeoPixels mientras que usted está construyendo. Todas las líneas de datos deben apuntar hacia el final de la cadena, como se muestra en el diagrama del circuito.

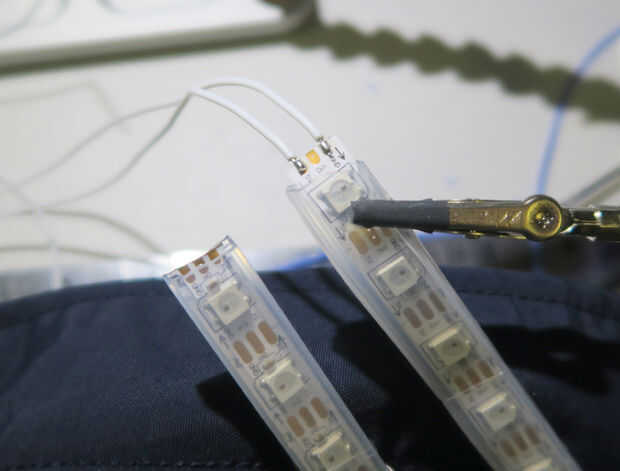

Donde invierte la tira de píxel, tres cables para conectar los cojines de energía, tierra y señal de la soldadura. Asegúrese de cada cojín y cada extremo de la lata antes de soldarlos juntos. Una hebra perdida de cable aquí podría causar un malfuncionamiento importante más adelante, así que ten cuidado tuerza todos los filamentos y trabajar con buena iluminación.

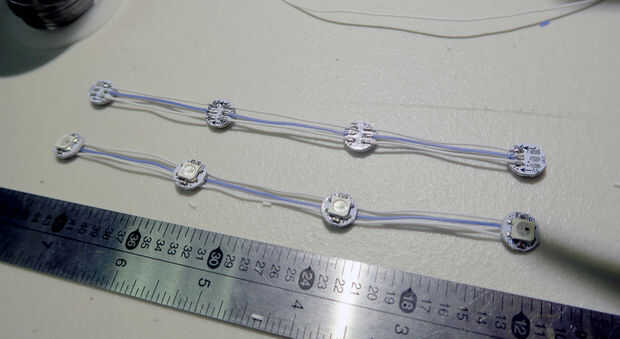

Para la cadena de forma libre pixel, utilice una regla y marcador para medir y cortar las piezas de una longitud constante. La tira y la soldadura de los cables de conexión de energía, tierra y señal almohadillas entre píxeles. Esta es una parte muy desperdiciador de tiempo del proyecto. Tomar descansos para estirar y usar unos alicates o unas pinzas para sujetar los cables cuando los dedos se cansan.

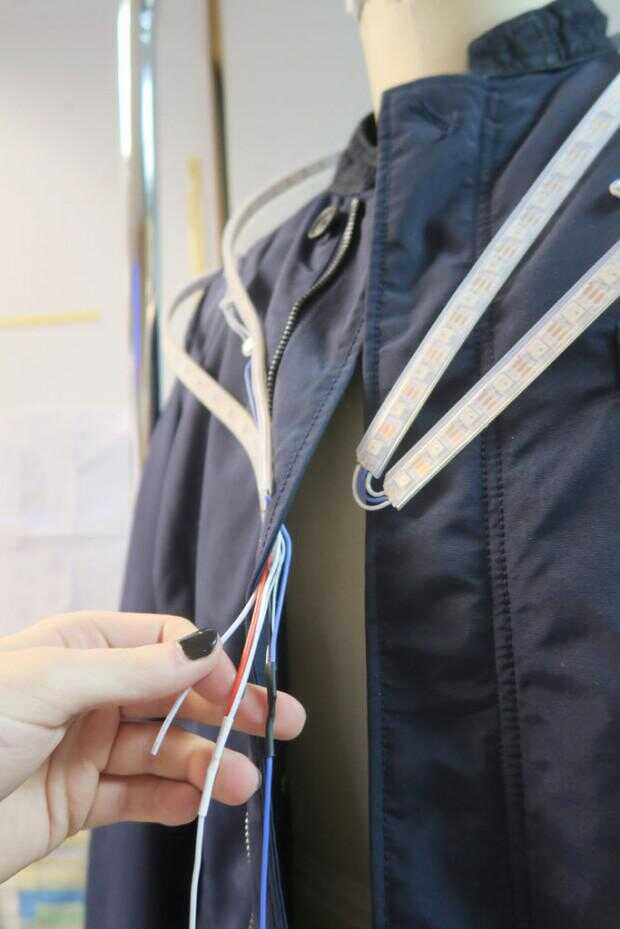

Para la distribución uniforme del color, es importante suministrar alimentación suplementaria y la tierra a lo largo de una franja de pixeles este largos. En la parte delantera derecha, alimentación y tierra de todos los tres filamentos se unen hacia el microcontrolador, y los empalmes están protegidos con tubería del encogimiento del calor.
He documentado construcción de algunos proyectos similares antes. El EEG traje del Cap, por ejemplo, tiene más detalles sobre soldadura píxeles mini en freeform tiras de NeoPixel. La Bandolera de la luz muestra simple y traseras NeoPixel tira pad de soldadura.
