Chaqueta de matriz de LED (2 / 4 paso)

Paso 2: Agregar el MAX6952

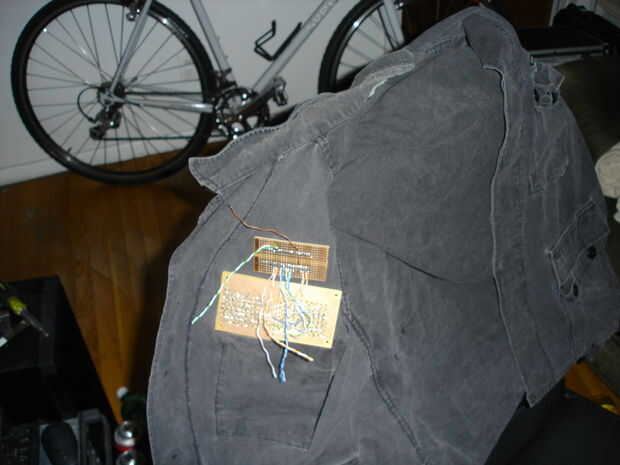

tengo algunos perfboard estilo de protoboard para el montaje de la max6952.

Para montarlo solo empujé el zócalo de 40 pin dip a través de la chaqueta y en el tablero de perf. Soldadura y hecho.

Ahora si necesito lavar la chaqueta puedo quitar el chip controlador. Pero realmente no trato de lavar esta cosa la forma en que está construido.

Una vez que este chico quiere conectar la matriz al max6952 lo dispuesto en la hoja de datos de chips.

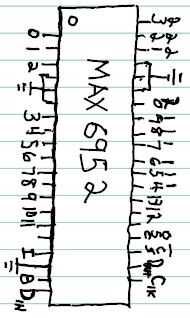

Es un proceso bastante sencillo. Sin embargo, para facilitar que he incluido un dibujo de los diseños de polos para el 6952 para quien no se siente como traducir la hoja de datos.
