Paso 1: Preparación de Sensor de pulso y pruebas
Una vez que tenga todos sus materiales juntos el primer paso es poner a prueba todos nuestros componentes principales.
El sensor del pulso es el primero, para ir al tutorial "Getting Started" en pulsesensor.com haga clic aquí

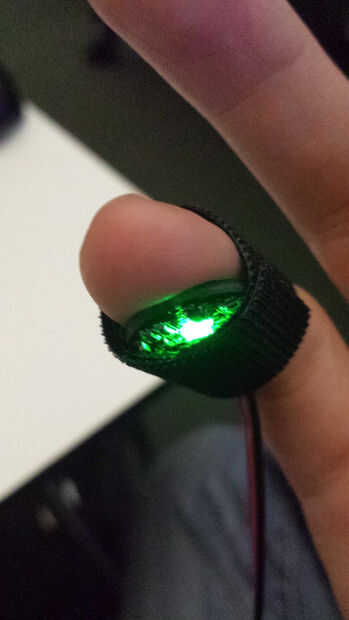

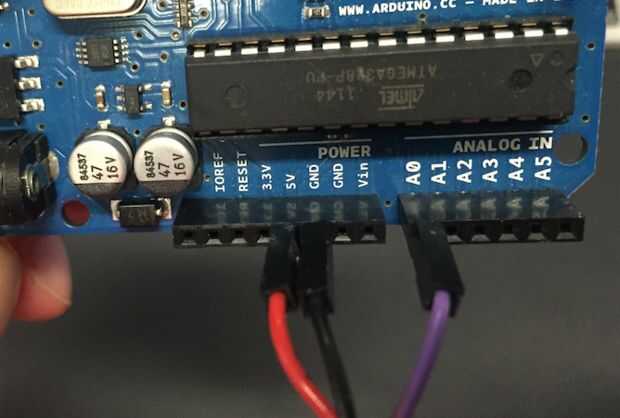

El enlace tiene un tutorial básico de cómo preparar el sensor, incluyendo los cables de cubierta con el pegamento y las conexiones a la arduino sí mismo. El sensor tiene 3 cables, potencia (rojo), tierra (negro) y una salida (púrpura) que se conectan a los 5V, GND y A0 pins respectivamente en el lado análogo de la Arduino Uno. Si está conectado el Arduino, el sensor sí mismo debe encenderse en verde brillante.
Ser seguro de doble cheque su conexión antes de conectar el Arduino para asegurarse de que no daña el sensor! Es improbable pero posible!
Ahora que estamos seguro que el sensor trabaja, tiempo para probar el código. Navegar de nuevo al tutorial vinculado por encima y haga clic en la imagen de GitHub para descargar las bibliotecas PulseSensor para Arduino. Segui el tutorial para obtener instrucciones sobre cómo instalar las librerías correctamente basadas en el sistema operativo de computadoras.
Una vez que tengas instalado y el IDE de Arduino funcionando, abrir la

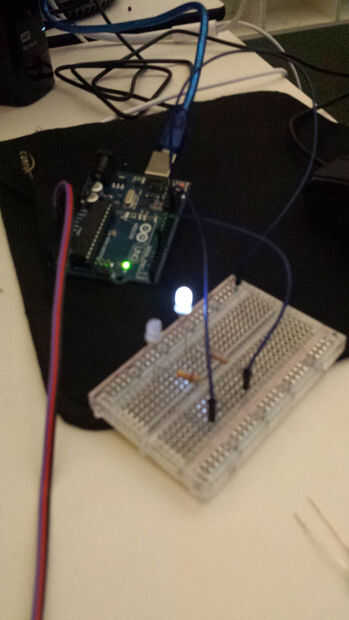

Bosquejo de PulseSensorAmped_Arduino_1dot2.ino . Verificar y subir este bosquejo a tu arduino y ponga el sensor de pulso y ver la luz de L empiezan a parpadear junto con latidos cardíacos. También puede conectar un solo LED entre el pin 13 y el pin GND en el lado digital, que debe comenzar a parpadear junto con el pulso.
Si estas piezas están trabajando como se describe anteriormente, Felicidades! El sensor del pulso funciona correctamente, y su primera pieza de código es cargado y listo para ir!
