Chaqueta de NeoPixel corazón LED Sensor (2 / 6 paso)

Paso 2: Prueba de NeoPixel y preparación

Ahora que está trabajando el sensor del pulso, su tiempo para poner a prueba su NeoPixel anillo así. Esta sección será un poco más corto y más simple.

Lo primero es lo primero, dirígete a este sitio y descarga las bibliotecas Adafruit NeoPixel para tu Arduino Haga Click aquí

Descargar y descomprimir como lo hizo con las bibliotecas anteriores. Después de eso, cambiar el nombre de la carpeta 'Adafruit_NeoPixel' antes de caer en las bibliotecas. Si no tienes problemas con verificar y cargar el código de!

Ahora, abre el IDE de Arduino y abra el simple esbozo de la carpeta de ejemplos en la biblioteca de NeoPixel.

Desconecte todo tu Arduino si no ya, luego verificar y cargar el bosquejo simple.

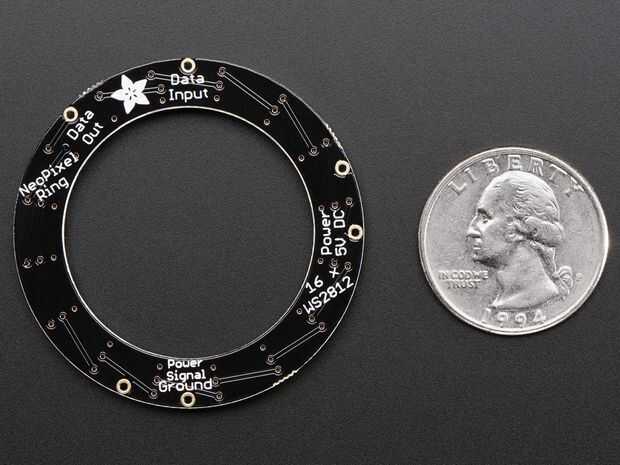

Ahora con el código fuera del camino, toma tres de sus jumpers macho-macho y conectar dos de ellos a los 5V y pines GND del lado análogo de la arduino. Conecte el 3 al pin 6 del lado digital. Ahora Conecte el puente de 5V para el orificio de alimentación 5V DC en el anillo de NeoPixel. Hacer lo mismo con GND a masa de la señal de alimentación y entrada de datos con conector de 6, en este punto que el anillo deberá encenderse de color verde brillante. Si usted pone su arduino, el anillo se iluminará un LED en un verde brillante de tiempo.

Puede parpadear y cambiar el color a veces, pero eso es sólo por la conexión inestable entre los extremos del puente y el punto de contacto del anillo. En este momento sólo estamos probando para asegurarse de que las obras del anillo.

Si ves pixeles verdes brillantes, Felicidades! Es hora de pasar a las cosas buenas!
