Paso 2: Construir una aguja de LED

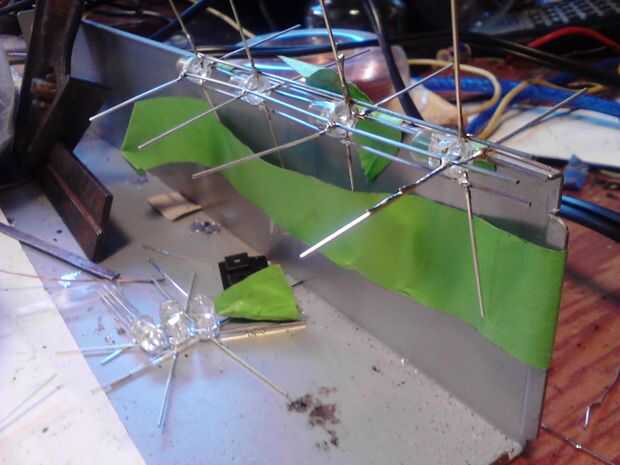

Edificio que requiere de una aguja que mantener todos los LEDs en una buena recta, con los LEDs espaciados uniformemente, todos orientados en la dirección correcta. Hay muchas maneras que usted puede lograr esto, funcione una caja de cartón con agujeros alineados, puede crear una plantilla de madera o cartón o plástico, opté por usar sólo parte de una cubierta de metal de los jugadores de DVD. Yo he marcado Dónde instalar los LEDs con 1" espaciado. Puse los LEDs en uno a la vez, grabar el plomo de fondo como ir. Asegúrese que el LED se enfrentan a la dirección correcta mediante la observación de los conductores marcados negro. Doble check que se alinean los cuerpos LED con mi marca de espaciamiento y ajuste hasta que están en lo correcto.

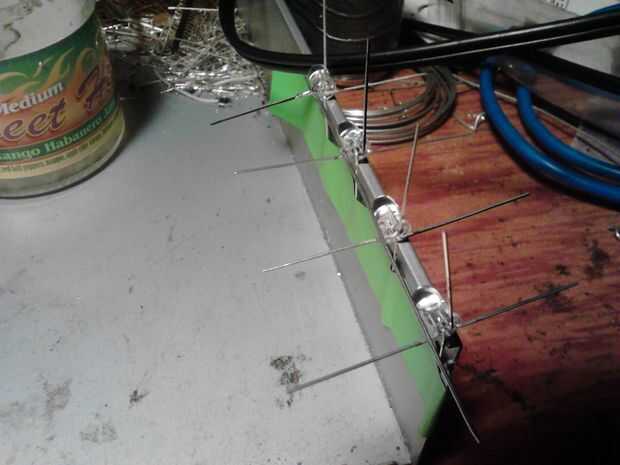

Puse un cable en su lugar y virar el LED superior con el alambre en su lugar. Agregar empalmes de la soldadura del flujo para cada uno de los 4, a continuación, comenzando con el segundo LED, soldar en y bajar hasta el fondo, entonces reajustan el primero de ellos otra vez. Parece más bien real para asegurarse de que el alambre se suelda correctamente, y que todos los LEDs están alineados correctamente.
Tomar tiempo adicional en el primer hilo, para asegurarse de que todo se ve bien, porque si no lo es, se pone feo después de poner el resto. Cuando el primero es de derecha, luego deshacer la cinta y gire suavemente el LED 90 grados (ya sea cierto, no mater.) y suavemente la cinta hacia abajo. Luego repita la soldadura sólo su más rápido para el 2,3 y 4 hilos de proceso. Cuando he terminado todos los 4 cables, tomarlo hacia fuera, un examen, si un LED no recto, lo soluciono, si una Junta de soldadura es muy grande o en pequeño, lo arreglo. Cuando la derecha, las puntas del clip y sumergirlo en un frasco de alcohol para limpiar el flujo.

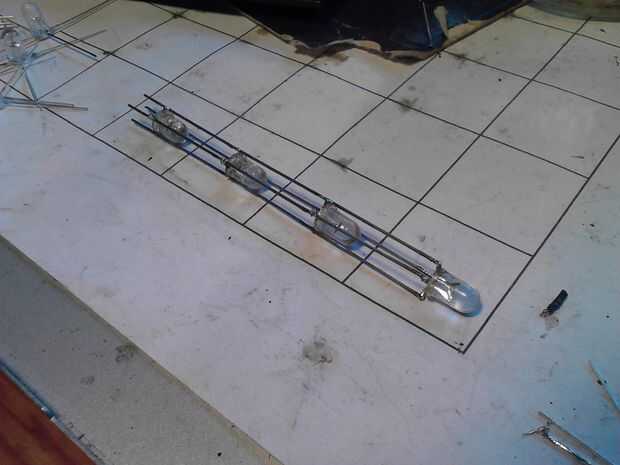

La última foto muestra lo que usted debe terminar con 4 LEDs soldados en 4 hilos, cada LED girado 90 grados. Ahora es un buen momento para probar la aguja de LED. I soldar unos cables a una batería de botón cr2032 y utiliza para probar la aguja de LED. Su una prueba fácil simple. poner el cable común de la batería, toque los otros 3, rojo, verde y azul deben encenderse como tocas esos plomos. cambiar el cable común al siguiente cable y repetir las pruebas de rojas, verdes y azules, repetir este proceso hasta que cada luz del LED.
Una vez que haces una espira, se encontrará otro más fácil, por cuando que llegues a los 16 de hecho, usted será un profesional en el, pero los primeros van a ser difíciles y frustrantes. Puede que volver a hacer las primera Torres par todos parecen consistentes, es importante que cada aguja de aspecto uniforme y las cosas tengan un espaciado uniforme, o el cubo puede ser abultado.
Antes, usted debe tener 16 agujas esa mirada buena y pasado pruebas.
