Paso 3: Construir el cubo
Esta parte es donde todo se junta. Hay algunas opciones aquí, el producto final dependerá de las opciones que usted eligió. Si usted quiere poner en un circuito, o no, qué tipo de cables a utilizar, y qué tamaño/colores. Te mostraré con una placa de circuito, pero esto también puede hacerse con los cables pelados a.
Si quieres hacerlo fácil, empieza por tomar una pequeña tabla de madera y perforar una cuadrícula de 16 agujeros uniformemente espaciados, marca el espacio en una computadora, impreso y había transferido a la madera con un clavo y perforados hacia fuera. Puedes ver el tablero en las siguientes imágenes.

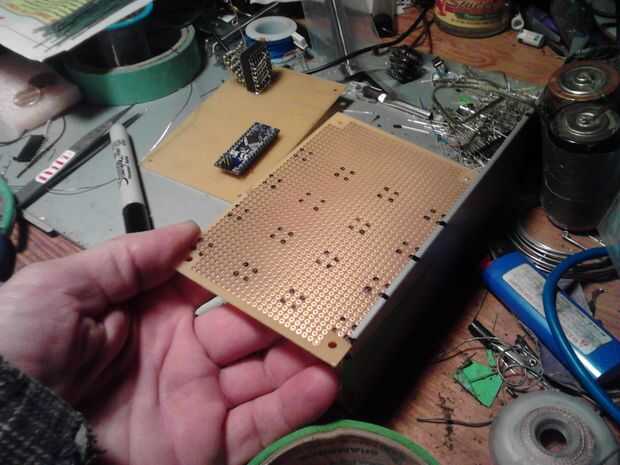

También marqué en mi tablero donde quería poner cosas, hizo una nota mental, luego limpiar el marcador con alcohol y limpiar la junta con una goma de borrar para quitar cualquier oxidación. Ver la primera foto de las marcas.
Este paso es vital que tienes razón, si usted consigue este mal, es un gran esfuerzo para reparar, lo mejor posible a cada torre solo alineado de la misma orientación cuando son pegándolas en el tablero de circuito o tablero de madera.

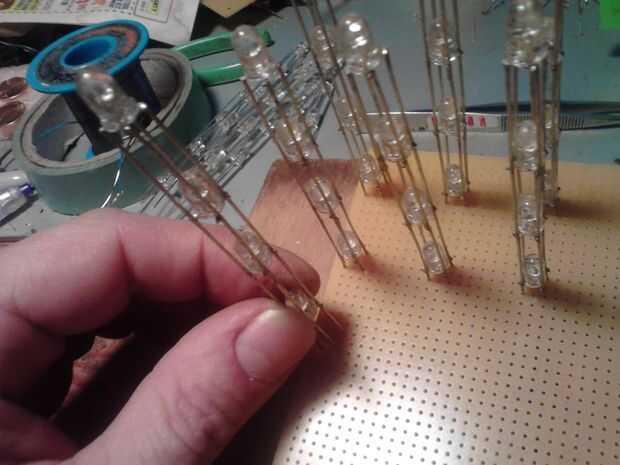

Ver la segunda foto por ejemplo de poner las agujas en la placa de circuito.

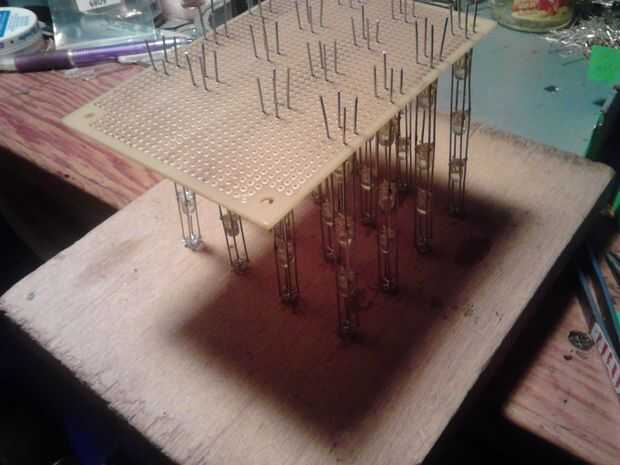

Con todas las agujas de LED en la placa, poner el tablero de madera con los agujeros perforados en él, además de las agujas, puede que necesite cada uno para conseguir que en los orificios del meneo. Cuando usted las consigue todos los agujeros, presione la placa de circuito, y que debe montarlas todo muy bien, y nivel (la tarjeta de circuitos debe ser paralela con el tablero de madera.) véase por ejemplo la tercera foto.

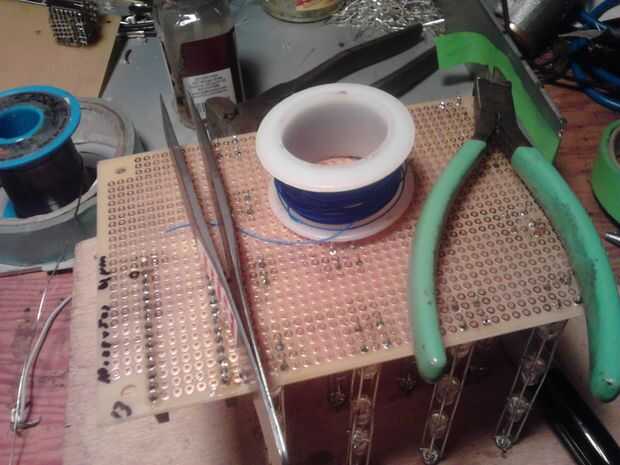

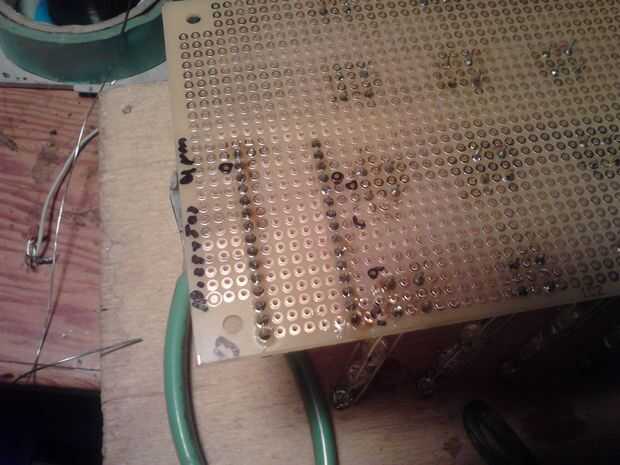

A continuación usted puede soldar el conector para el arduino en (o se puede esperar hasta más tarde si lo prefiere concentrarse en acertar con este cableado) La foto 4 muestra los conectores soldar en, la 5 muestra algunas herramientas y cableado, habrá un montón de cableado complejo, como se muestra en las siguiente varias fotos. Voy a añadir a los esquemas de cableado en una página propia.

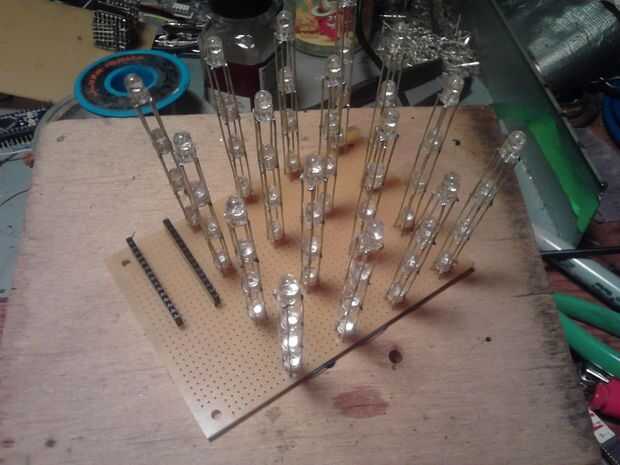

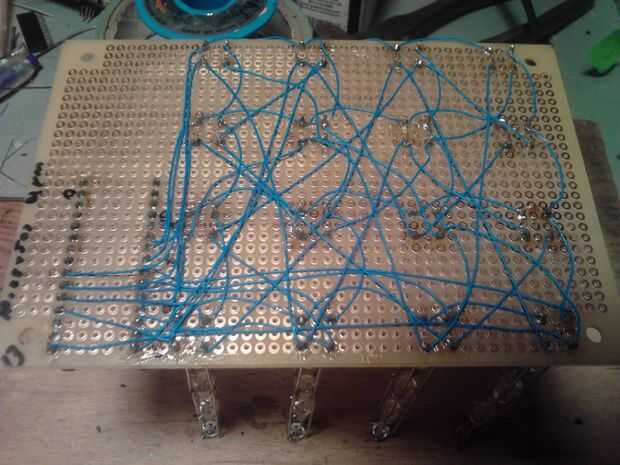

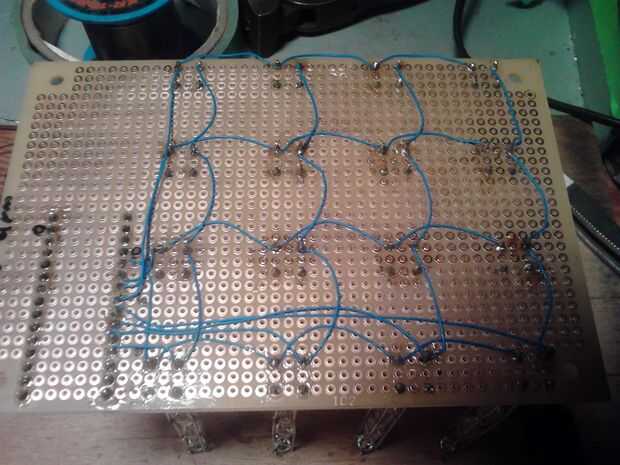

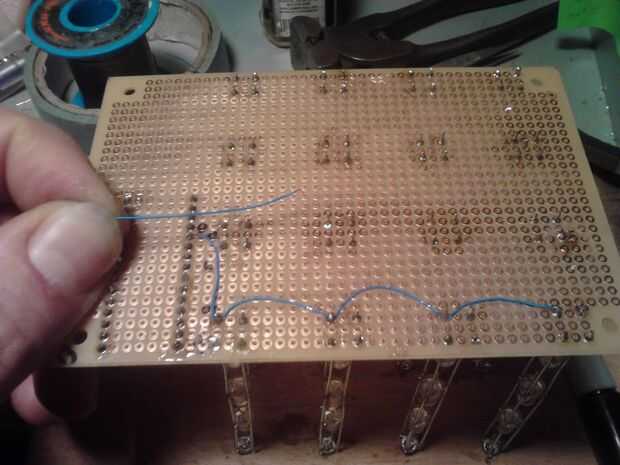

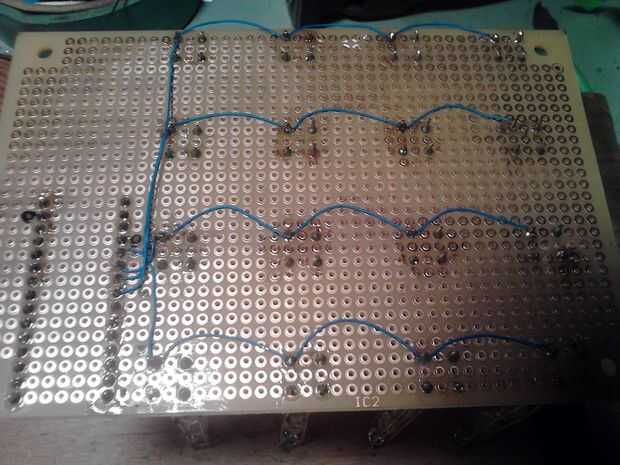

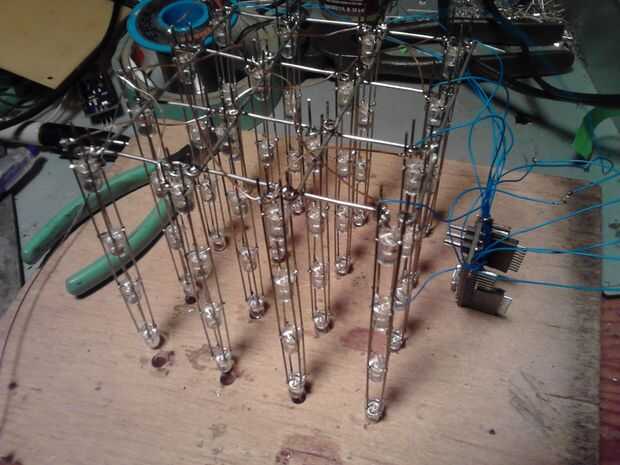

Mira las imágenes, podrás ver una progresión de los circuitos del cubo para el conector para el microcontrolador. Luego la segunda a la última foto es cómo se verá cuando haya terminado de soldarlo, pero havnt aún conectado al microcontrolador. La última foto muestra cómo realizar el cableado sin una placa de circuito, voy a hacer otro instructivo sobre cómo hacer su bastante complicado, pero se ve bien real.
