Charlieplexed 4 x 5 multicolor LED matriz controlada por Python en la Pi (4 / 7 paso)

Paso 4: Conectar con el Pi

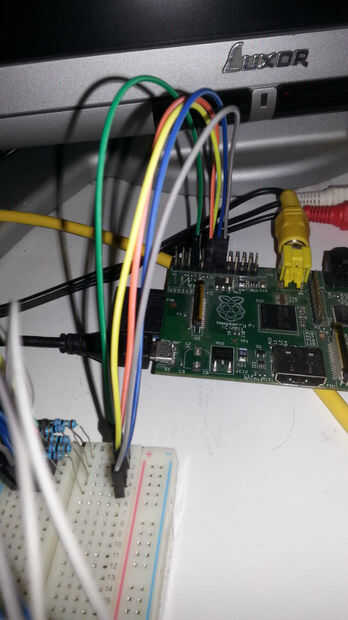

OK, ahora nos conectamos hasta los siguientes pines:

Fila 1 - Pin 7

Fila 2 - Pin 11

Fila 3 - Pin 12

Fila 4 - pin 13

fila 5 - Pin 15

YAY!!! El hardware se hace!! Dése una gran palmadita en la espalda, Dile todos alrededor lo inteligente que es y se deleitan en sus desdeñosos ojos del balanceo, suspirando suave e inclinado hacia adelante para que pueden escuchar la TV en ti... Después de todo, usted ha ganado!

NOTA:

No tienes que usar estos pines, puede utilizar cualquier GPIO te gusta pero el software ha sido escrito para utilizar estos pines y no requiere ninguna modificación si enlazar en este orden!
