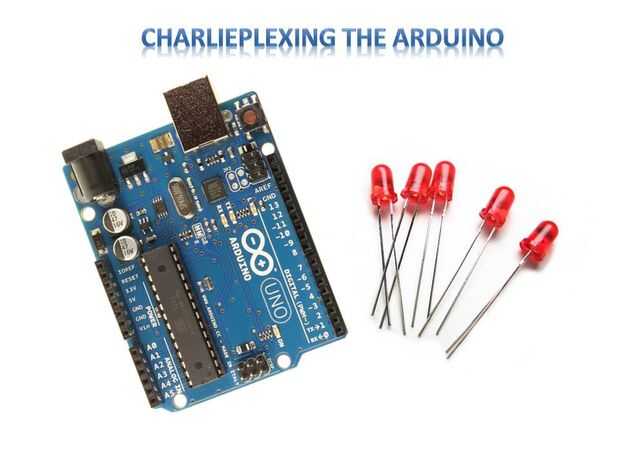

Charlieplexing Arduino

este Instructable muestra cómo implementar Charlieplexing, una técnica que te permitirá controlar muchos más LED que tienes alfileres. Esto demuestra cómo configurar 6 LEDs y usar sólo 3 pines. Puede extender esto a muchos LEDs más. El número exacto de LEDs que se pueden controlar con un número dado de pines es dado por n ^ 2 - n donde n es el número de pines utilizados (es decir, 3 ^ 2-3 = 9-3 = 6 LEDs usando sólo n = 3 pines).
Etiquetas: Arduino, LED, Arduino uno, Charlieplexing, LED Arduino, Charlieplexing LEDs
