Charlieplexing Arduino (1 / 3 paso)

Paso 1: Charlieplexing Arduino

Charlieplexing no sólo aprovecha de los dos Estados que normalmente cambiar, altas y bajas, pero también utiliza un tercer estado cambiando entre los modos de salida y entrada, que afecta a la resistencias internas en el Arduino.

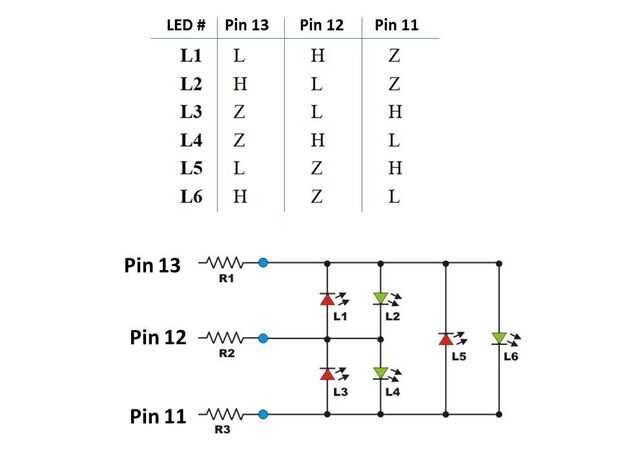

Para Charlieplexing 6 LEDs, configuramos seis LEDs (L1 a L6) y hay que configurar tres pernos (yo escogí los pines 13, 12 y 11) para cada LED.

Para cada LED (L1, L2,..., L6), necesitamos poner el pinMode (entrada o salida) y el estado del pin (alta o baja)

H: pinMode = salida; estado alto
L: pinMode = salida; Estado de baja
Z: pinMode = entrada; Estado de baja

Por ejemplo, para configurar el LED L2, configurar el pin 13 a H, pin 12 l, y pin 11 a Z:

Pin13
pinMode (LED_1, salida);  pinMode
digitalWrite (LED_1, alto);   Estado

Pin12
pinMode (LED_2, salida);  pinMode
digitalWrite (LED_2, LOW);   Estado

Pin11
pinMode (LED_3, entrada);  pinMode
digitalWrite (LED_3, LOW);  Estado
