Paso 2: Planificación de su cableado

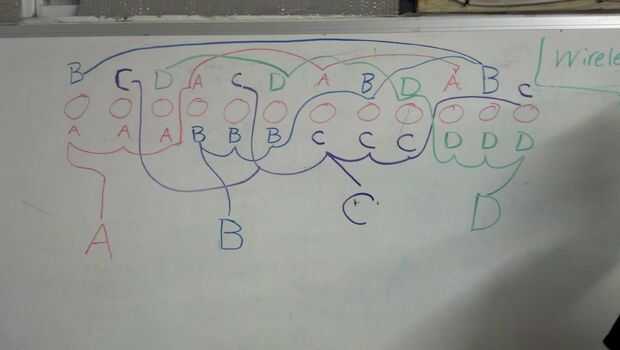

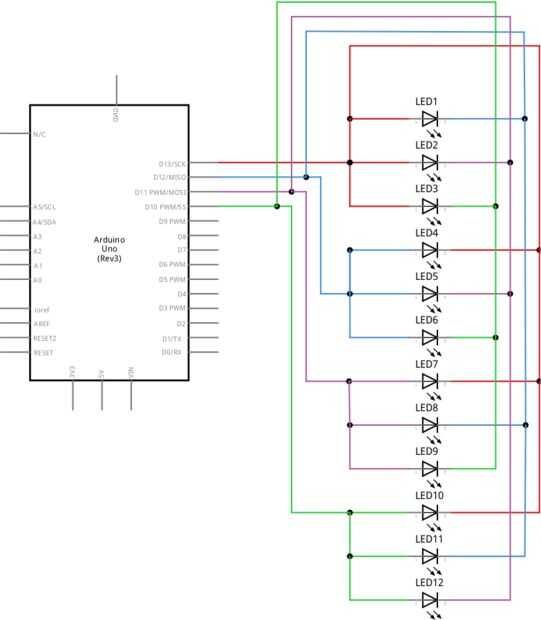

Con charlieplexing es útil primero elegir cómo desea conectar en el papel primero. La imagen que adjuntamos muestra mina. Básicamente dio cada línea de una etiqueta de A, B, C y D. Los LEDs son los círculos y los cables positivos están en la parte inferior. Básicamente podemos controlar el LED por tener un cable en cada conexión y ejecutarlo a través de cada combinación posible. En el cuadro dibujado en la pizarra, los LEDs son los círculos y asuman que la parte inferior es el ánodo del LED (+). También he añadido un esquema de este diagrama de cableado gracias a la sugerencia de PhillipS1 que también muestra este diagrama de cableado con los mismos códigos de color como el dibujo de la pizarra.
