Paso 1: Una teoría de LED
En primer lugar, qué sucede cuando se conecta un LED a la electricidad.

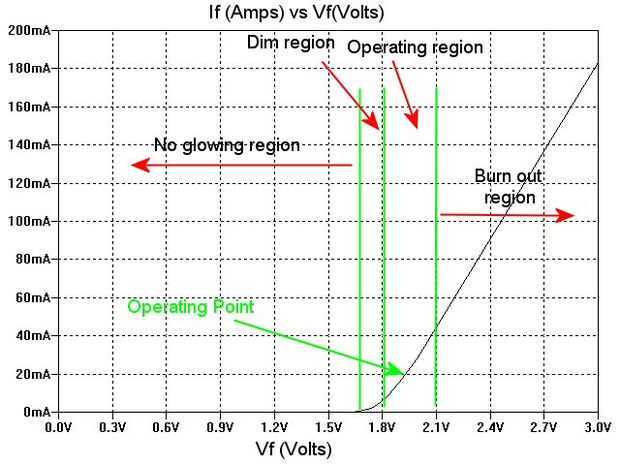

El diagrama principal siguiente muestra lo que se llama If curva de Vf v de baja potencia típica 5mm LED.
Si significa 'hacia delante corriente'
FV significa 'tensión'
El eje vertical, en otras palabras muestra la corriente que fluirá a través de un LED, si pones el voltaje de eje horizontal a través de sus terminales. Funciona al revés, si se mide que la corriente es de algún valor, usted puede buscar a través del eje horizontal y ver el voltaje que el LED va a presentar a través de sus terminales.
El segundo diagrama muestra una representación esquemática de un LED con If y Vf etiquetados.
Del diagrama principal he etiquetado también áreas del gráfico que son de interés.
-La primera área es donde el LED es 'off'. Más exactamente el LED está emitiendo luz tenue que no podrás verlo a menos que tuvieras algún tipo de intensificador de imagen requete.
-La segunda área tiene el LED un poco, emitiendo un resplandor tenue.
-La tercera área es donde un LED funciona normalmente y está emitiendo luz en los fabricantes de valorar.
-El cuarto es donde funciona un LED más allá es límites de funcionamiento, es probablemente que brilla intensamente muy brillantemente, pero por desgracia para solamente un a corto plazo antes de que el mágico humo interior se escapa y no funciona otra vez... es decir en esta zona quema porque demasiada corriente fluye a través de él.
Tenga en cuenta que el If Vf curva o curva de funcionamiento del LED es una curva no lineal. Es decir, no es una línea recta... tiene una curva o doblez en él.
Por último este diagrama es una típica de 5mm LED rojo diseñado para operar a 20 mA. Diodos LED de distintos fabricantes tiene diferentes curvas de funcionamiento. Por ejemplo en este diagrama de 20mA la tensión directa del LED será aproximadamente 1.9V. Para un azul LED de 5mm en 20mA la tensión de paso puede ser 3, 4V. Para un blanco de alta potencia luxeon LED en 350mA la tensión de paso puede ser alrededor de 3.2V. Algunos paquetes de LEDs pueden ser varios LEDs en serie o en paralelo, cambiando la Vf / si otra vez de la curva.
Por lo general un nombre especificará una corriente de funcionamiento que es segura de usar lo LED a y la tensión de paso en esa corriente. Generalmente (pero no siempre) se obtiene un gráfico similar al siguiente en la hoja de datos. Es necesario mirar la ficha técnica para el LED determinar la tensión de paso en diferentes corrientes de funcionamiento.
¿Por qué es tan importante este gráfico? Porque demuestra que cuando un voltaje es a través de lo LED, la corriente que fluirá será de acuerdo a la gráfica. Bajar el voltaje y menos corriente fluirá... y el LED estará 'off'. Esto es parte de la teoría de charlieplexing, que ¡ a en el paso siguiente.
