Charliplexed árbol de Navidad para mi Cubby (4 / 7 paso)

Paso 4: Conectar las luces

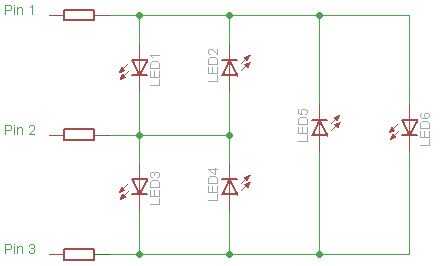

No este instructable sobre teoría Charliplexing - pero, cómo aplicarlo en una interesantes forma. Charliplexing está bien documentada. Este artículo de Wikipedia te da los conceptos básicos. Además si usted busca aquí en instructables te encontrarás muchos ejemplos más.

Para conectar las luces utilicé pines 10,11,12,13 en el Arduino.  Cómo que conectes cada cable de cada par de LEDs no importa - los cables de cada uno son intercambiables.  Sólo tienes que conectar cada par a través de pines diferentes a través de la resistencia de 100 ohm.  En este caso:

pernos de par
===       ====
10 y 11
b 11 y 12
c 12 y 13
d 10 y 12
e 11 y 13
f 10 y 13

Puede agregar más sistemas mediante pernos más, pero más añade menos tiempo cada luz permanece encendida y el amortiguador se consigue.  12 parece ser un buen número y bien brillante.
