Chasis de PC 84W LED crecen la luz (17 / 19 paso)

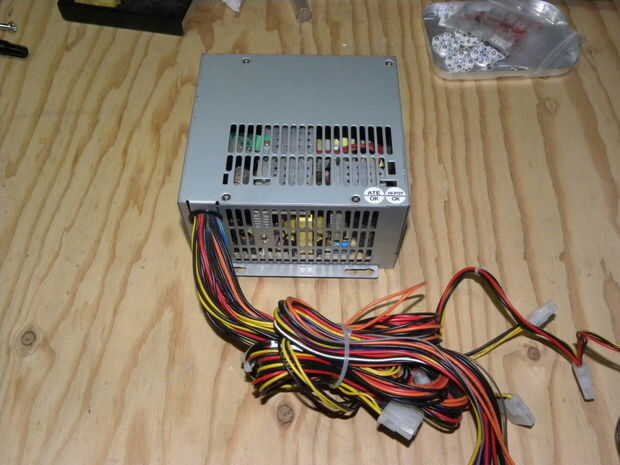

Paso 17: Vuelva a cablear la fuente de alimentación ATX

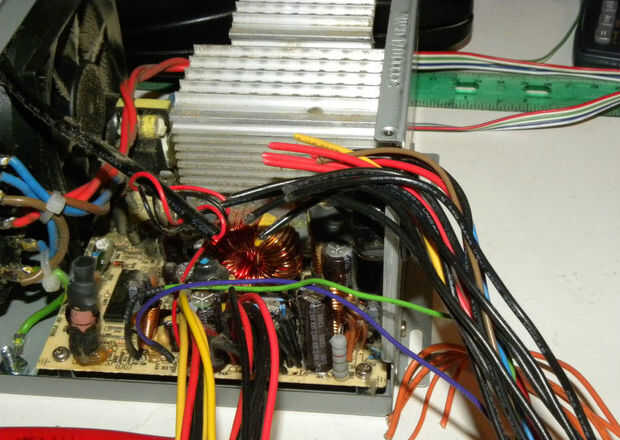

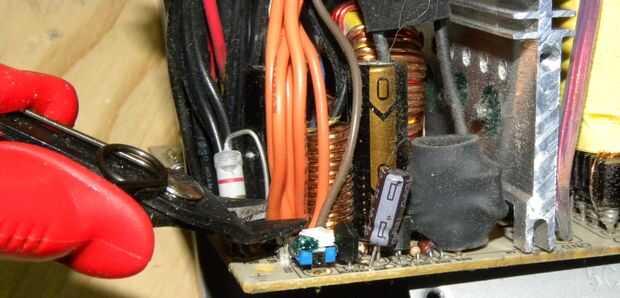

Necesita los cables de + 5Vsb (púrpura), + 12V (amarillo), 0v (negro), 3, 3V (naranja), 3.3V sentido (fina naranja o marrón) y PG-ON (verde). Debe tener dos o tres conjuntos de conectores para alimentar unidades de luz crece más en el futuro. Se pueden acortar los cables restantes. Los 3.3V cable debe conectarse a su cable de sentido de tensión.

Modificar un conector de cuatro pines para que:

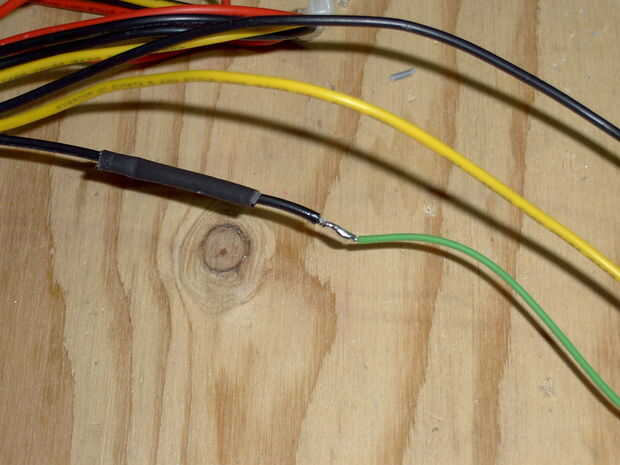

  • Un cable negro está conectado al PG
  • Un cable negro se conecta a 0V

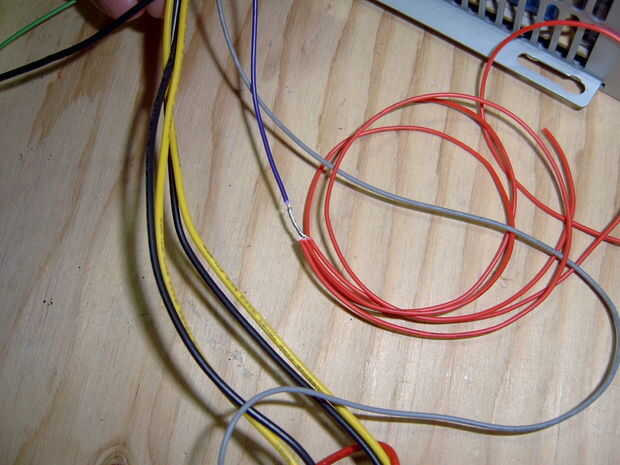

  • Un cable rojo se conecta a + 5 VSB (no + 5V)
  • Un cable amarillo se conecta a + 12V

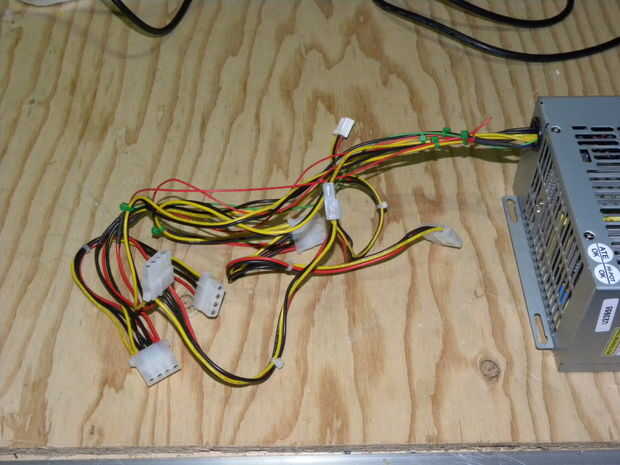

Para los conectores de expansión, necesita sólo el + rieles de 12V y 0V.
