Paso 2: Cómo
soldar los cables a la PLUS y GND de la caja de la batería, desde el interior (mira el + y - dentro de la caja)
conéctelas a la PLUS y GND de arduino (puede usar encabezados macho para esto, o pequeñas piezas de metal de unos resistores utilizados en otros proyectos)

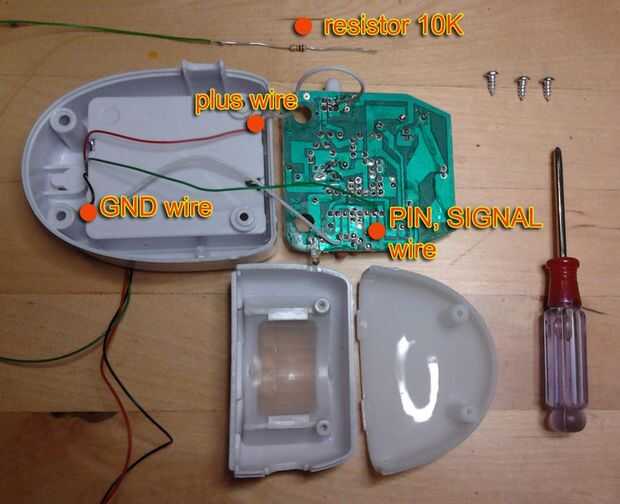

necesitamos el perno que va alta desde el chip, el PIN de medición me dio este < mira la foto
soldar un cable a este PIN.
Suelde la resistencia de 5 K Ohm a ese cable y conectar a una (entrada digital) PIN de arduino
Hay dos detalles:
1. el gadget sólo reacciona en el valor oscuro, la luz se mide en el lado, hay un LED como poca cosa, usted debe cuidadosamente la cinta de usar cinta negra (varias veces). Entonces el gadget piensa que es oscuro! (también puede desoldar este LED, entonces funciona durante el día también).
2. los tres LED de alimentación está en cuando el PIR "ve" IR de seres humanos. Estos LED consumen una gran cantidad de energía. Puede obtener el LED todo hacia fuera (desoldar) o reducir el número a 1.
Tenga cuidado con los cables blancos: separan fácilmente, y cuando desprenda desde el circuito y te olvida donde debe conectarse, tienes que comprar un segundo gadget para volver a conectar!
