Cheapy encendedor Laser quemador (6 / 8 paso)

Paso 6: Construir el circuito

Nota: Esto requiere una experiencia LG y un verdadero buen soldador con punta pequeña

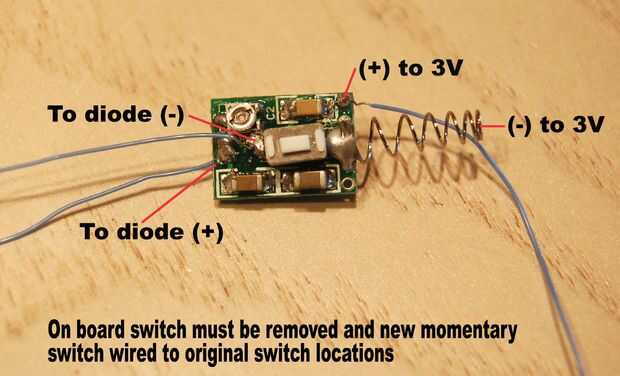

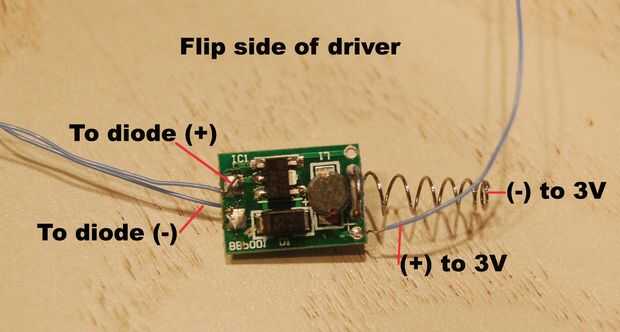

Conecte el controlador según el cuadro siguiente. La segunda foto es la otra cara del conductor.

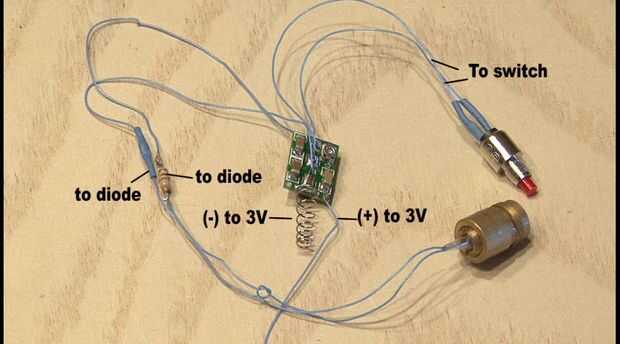

Asegúrese de añadir la resistencia y el interruptor como se muestra en la pic del cableado final.

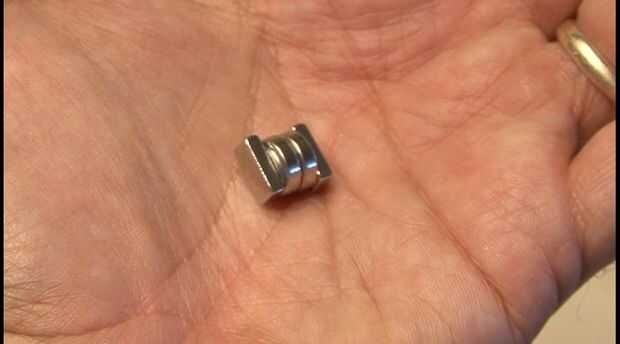

Usando un multímetro para comprobar miliamperios, poner los cables entre el extremo de la resistencia y el diodo. Poder con no más de 3 voltios y ajustar el pot en el conductor a no más de 170 mA. He utilizado 2 pilas de botón, grabado junto a los lados, de una batería 123 de Energizer 12V también utiliza dos pequeños imanes para sujetar la (+) positiva y (-) negativo conduce desde el controlador.
