Paso 2: Conectar los sensores reed

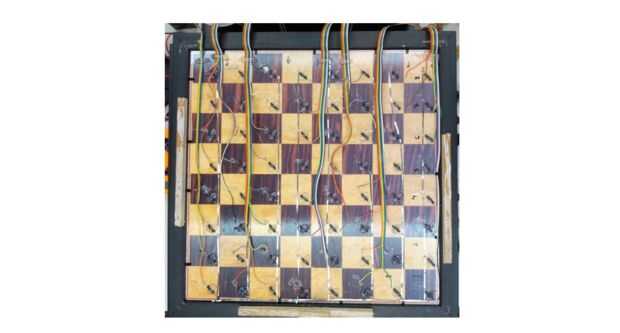

Lo primero para diseñar es el tablero de ajedrez. Para un tamaño apropiado, el tamaño del tablero se establece en 40 por 40 Cm, con 2 por 2 Cm para cada plaza.
En cada plaza, hay un sensor magnético denominado "Reed Switch".

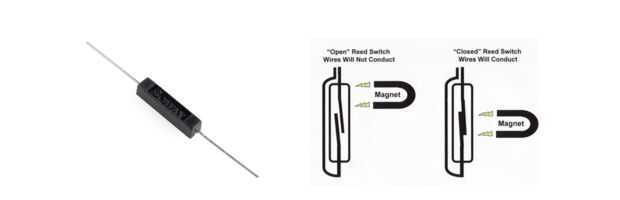

Estos interruptores son sensibles a campos magnéticos. Cuando se detecta un campo magnético, el interruptor se encenderá, si no será apagado. Operación de sensor reed se muestra en la figura (5). Dentro del interruptor hay dos piezas de metal. Cuando se acerca un imán, los dos cables toquen (atrajo) que provocará un "circuito cerrado", si es un "circuito abierto".

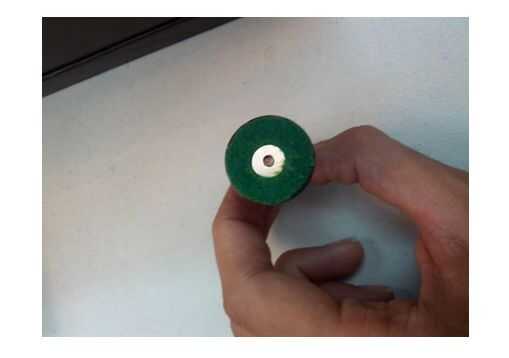

Ahora, cada Inspector tiene un pequeño imán debajo de ella que afecta a los sensores. Moviendo las damas alrededor de los sensores se abrir y cerrar en consecuencia.

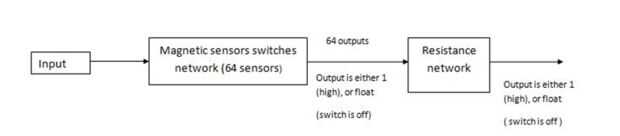

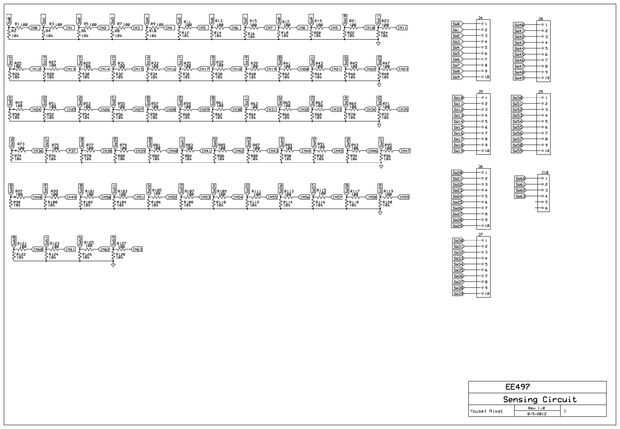

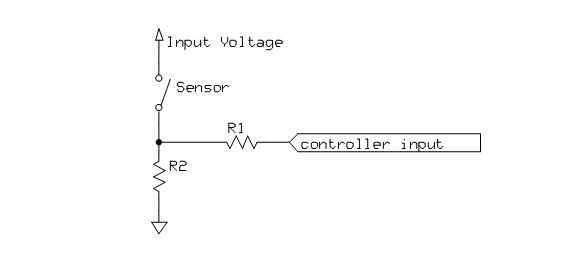

A continuación, se diseña el circuito que controlará los 64 sensores. Como se ha descrito antes, cada sensor hará que un circuito cerrado o abierto. Antes de conectarlos al microcontrolador, se establecen algunas normas. Para el microcontrolador determinar si el sensor está abierto o cerrado, la salida de cada sensor debe ser 1 (alto) o 0 (bajo). Es necesario un circuito que realiza esta tarea. Sin establecer estas normas, los Estados de los sensores será "flotar" cuando están abiertos y no cero. Lo que se necesita es añadir un par de resistencias en cada sensor, se asegurará de que la salida del sensor es 1 (alto) o 0 (bajo).
