Chevy Blazer interruptor consola (3 / 5 paso)

Paso 3: cableado

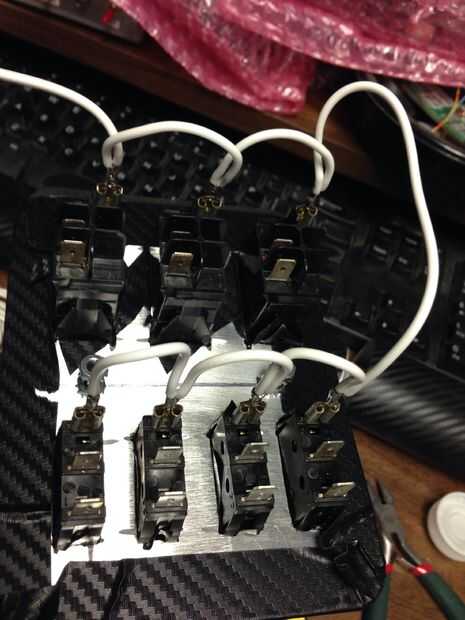

Usé algo de blanco calibre 18 alambre para encadenar la lámpara motivos juntos.

Usé el mismo alambre para hacer una coleta para cada energía de interruptores conducen. Usted podría daisy cadena estas demasiado si vas a utilizar relés.

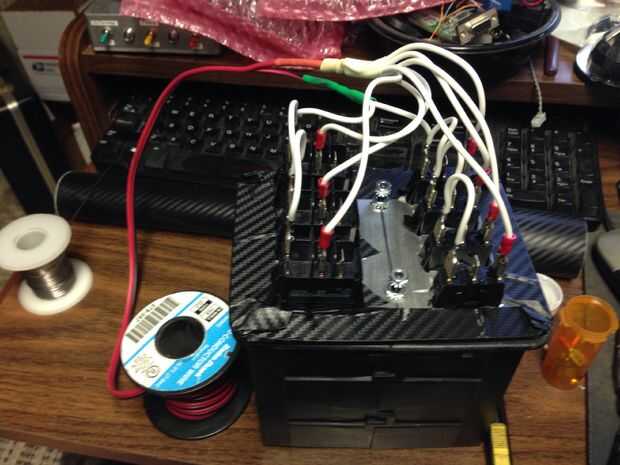

Luego usé un par de rojo/negro 16 calibre para acumular para el alumbrador del cigarrillo del tablero. El cable rojo debe ser 12Ga si usted no planea usar relés. el cable negro puede ser 18 ga y sigue siendo excesiva para 7 lámparas pequeñas.

Cada salida de interruptor consigue ejecutar por separado a un relé bajo el capó excepto el amplificador. Sólo corrí que uno a la potencia remota en la terminal del amplificador. Si usted está ejecutando cargas más pequeñas o dispositivos interiores puede alimentar directamente desde los terminales del interruptor. Sólo asegúrese de que su alimentación de energía principal es capaz de la carga total con todos los dispositivos.
